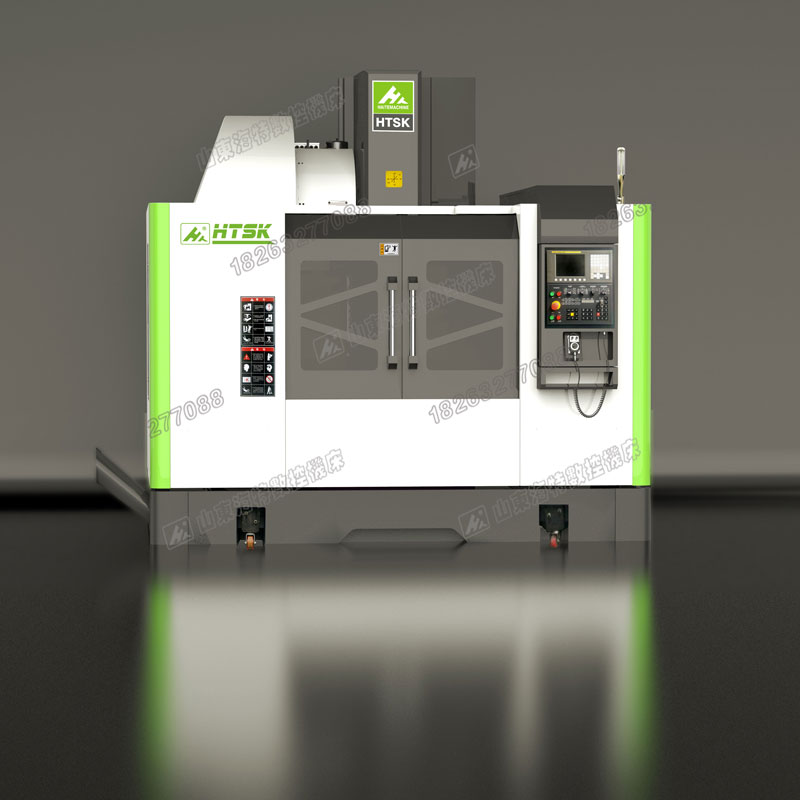

四轴加工中心厂家供应山东滕州海特VMC1055加工中心

可根据客户要求专业设计开发，产品的配置不同价格也不同，此价格为标准配置

请买前咨询并确定对系统的要求、对刀库的要求、是否要求主轴中心出水、排削器、主轴油冷机等！

联系人：苏经理   联系电话：18263277088   QQ：3303329975   网站：zzjgzx.com

主要技术参数

VMC1055加工中心             规   格

工作台规格（长×宽）         1100×500mm

工作台最大载重                 800 kg

X、Y、Z轴坐标行程             1000x570x600mm

主轴中心线到立柱正面导轨距离 575 mm

主轴端面至工作台上平面距离     120～720mm

X、Y、Z、轴的切削进给量        1～6000 mm/min

X、Y快速进给速度             36m/min

Z快速进给速度                 30m/min

主轴转速范围                 50～8000 r/min

主轴锥孔                     BT40-150mm

主轴电机                     11/15KW

X、Y轴伺服电机                 bis 22/2000 直轴

Z轴伺服电机                     bis 22/2000 直轴 Z轴含抱闸

工作台T型槽（槽数×槽宽×槽距） 5/18/100mm  台面淬火

重复定位精度                  300mm/±0.003mm

定位精度                      300mm/±0.005mm

数控系统                      日本发那科0i -MF/台湾新代/北京KND

使用源气压力                  0.6-0.8 MPa

机床轮廓尺寸（L×W×H）          3050x2200x2600mm

机床重量                      7000 kg

四轴技术参数表

台湾旭阳CNC-250R（顶针尾座） 单位 规格

盘面直径                      mm Φ250

垂直中心高                      mm 185

总高度                          mm 200

贯穿孔径                      mm Φ70H7

工作台T型槽宽度                  mm 12H7

导块宽度                      mm 18H7

最小设定单位                  deg. 0.001°

分度精度                      sec. 15″

重复精度                      sec. 4″

减速比                             1:90

盘面最高转速                  r.p.m  22.2

锁紧压力                      kg/cm2  47

最大负载                      kg      125（垂直）  300（水平）

旋台净重                      kg      124
