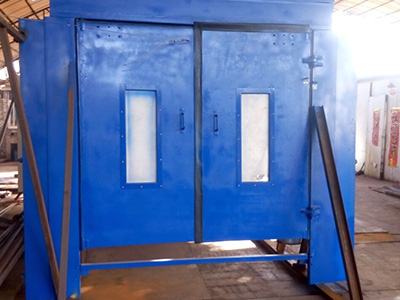

万荣双叶气控无压风门,SD双叶气控风门效果图

  双叶气控无压风门组成部分：

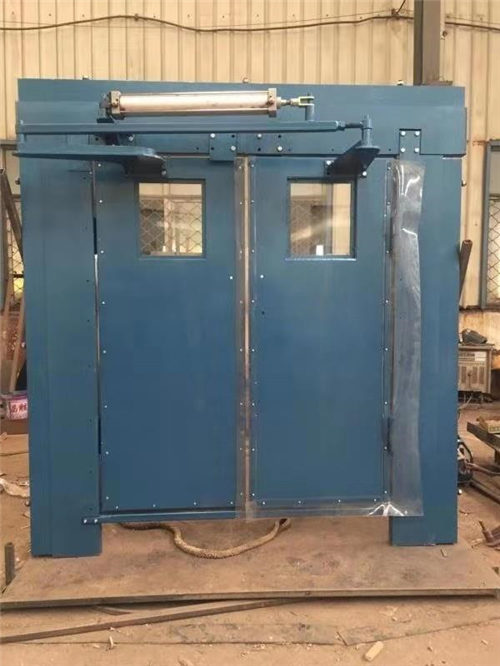

  气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。

  双叶气控半自动无压风门用的是按钮式纯气动控制装置，纯气动控制结构简单，无需要用电，不需要煤安证，控制箱上有按钮，只需要轻轻一按，双叶气控无压风门自动打开。

气控无压风门结构三维效果图 1.气缸 2.配重 3.钢丝绳 4.平衡杆 5.弯架

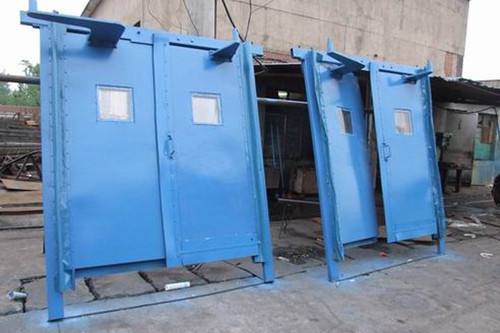

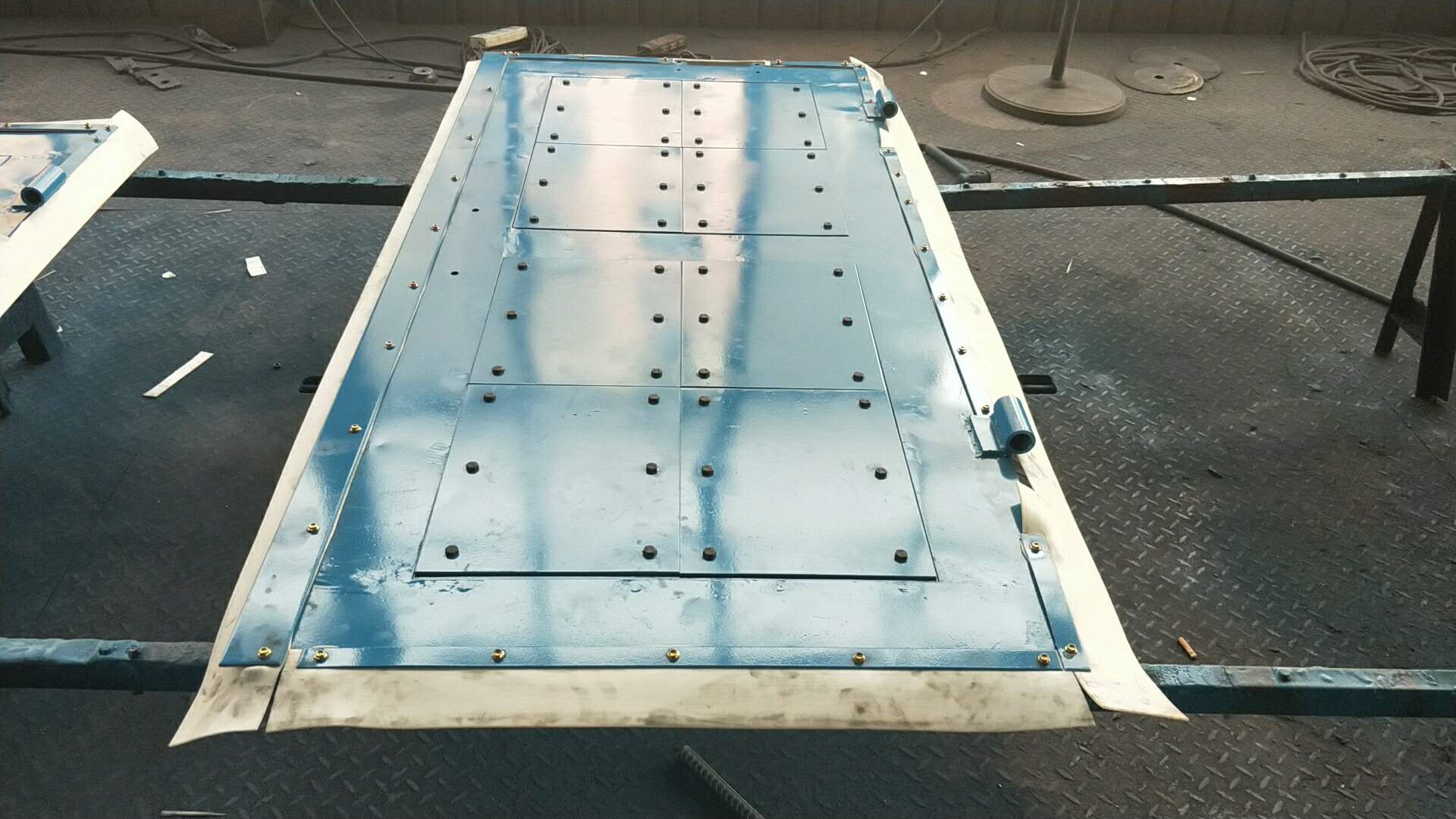

  压力平衡风门, 双叶气控无压风门为双扇风门结构，采用金属材料制造。风门门扇分为2个面积大小相等的部分，其中一部分门扇迎风流方向开启另一部分门扇顺风流方向开启。2个门扇用连杆机构相连，使得2个门扇的开启或关闭能够相互制约。

  通过对双叶气控无压风门平衡机构的受力分析，得出两门板转矩与风压、转动的角度有很密切的关系,当风压大于(39.2Ab/SL)MPa 时，联接门扇和平衡杆的轴承将被拉断，因此要根据煤矿井下的实际风压选择强度合适的轴承及平衡机构，以保证气控无压风门的可靠使用，从而为现场实际应用提供理论依据。

   双叶气控无压风门工作原理：

   双叶气控无压风门（SD双页无压风门）直动型气缸推动机构箱中的四连杆，连动开启风门。因采用不固定式连接，使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡，关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。

   双叶气控无压风门安装说明

（1）气控开门装置距离风门框不小于350mm。

（2）开门装置绳轮顶部略高于风门小拐臂。

（3）Al处为稳建门框重要避让，墙帮能足够放下大拐臂。

（4）A2整体门框偏向基建一旁5cm，打开时不受影响。
