带手柄螺纹微启式A27W-10T型安全阀
产品概述
A27W-10T弹簧式安全阀适用于公称压力1MPa范围以内,压力可选范围0.05~0.3mpa、0.3~0.7mpa、0.7~1.0mpa,工作温度≤200°C，介质为空气，蒸汽或水的压力容器，工业设备和管道上，作为防止超压的一种保护装置。

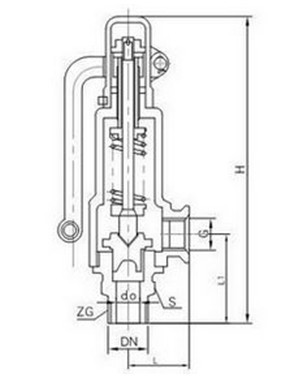

结构图
主要零件材料
零件名称
材料
零件名称
材料
阀盖，保护罩
可锻造铁
弹簧
60SMn
阀体，阀瓣，阀杆
铸铁材质
拉手
A3或KT30-6
调节螺套，锁紧螺母
黄铜
铭牌
铝
主要结构尺寸单位：mm
公称通径
DN
R
do
S
H=
L1
L
G
重量
15
1/2”
16
30
176
54
35
1/2”
1
20
3/4”
20
34
189
59
37
3/4”
1.2
25
1”
25
40
221
70
42
1”
1.7
32
11/4”
31
48
247
83
45
11/4”
2.1
40
11/2”
37
56
269
89
55
11/2”
3
50
2”
48
66
305
104
67
2”
4.7
65
21/2”
62
86
362
116
76
21/2”
9
80
3”
73
98
383
125
84
3”
11.5
结构简述1、带扳手弹簧微启式安全阀A27W-10T具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。
安装说明1、A27W-10T型安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。2、A27W-10T型安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。3、消声器的出口处要有足够的面积，防止产生背压影响A27W-10T型安全阀的排放能力。
Kg
07
18
2023
弹簧式安全阀A27W-10T 安全阀弹簧式 江苏弹簧式安全阀
来源:[拓诚自控阀门（常州）有限公司]
联系人：谢先生
手机：15351931660
电话：-
传真：-
QQ：653745930
Email：
地址：地区
品牌：拓城
价格：111.00
元/台
供应地：
产品型号：A27W-10T
