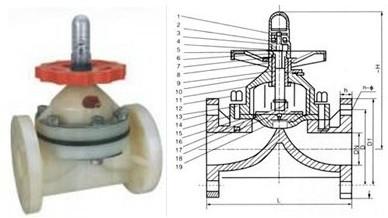

一、G41F-10F/S耐腐蚀隔膜阀结构图

二、G41F-10F/S相关技术参数及注意事项：

1.适用于腐蚀性介质的输送，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。

5.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
6.顺时针方向旋转手柄为关闭，反之开启。
7.根据指示器位置可判断开启程度。
