互感器灼热丝试验仪

型号：Sun-ZRS

制造单位：深圳阳光悦达科技有限公司

一. 满足标准：

QGDW11681-2017 10kV～35kV计量用电流互感器技术规范 6.17 着火危险试验。

QGDW1572-2014计量用低压电流互感器技术规范 7.17阻燃试验

GB 20840.1-2010 互感器 第1部分：通用技术要求

GB/T5169.11-2017电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法(GWEPT)

二. 试验要求：

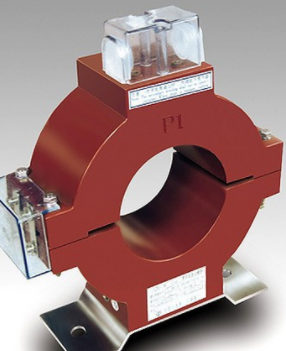

按GB/T 5169.11进行试验，试验选用850℃±15℃的灼热丝，应对互感器壳体和二次端子罩端面上任何选取位置分别进行。

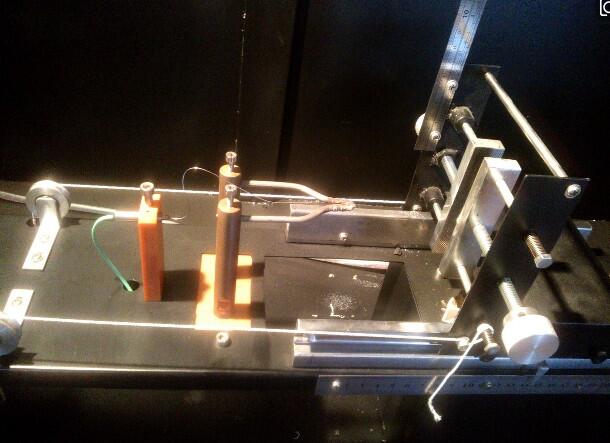

试验时，灼热丝应尽可能保持水平，灼热丝顶部大约以10mm/s~25mm/s的速率接近和离开样品，临近接触时应将接近速率减少到接近零以确保冲击力不超过1.0N±0.2N；保持灼热丝接触样品时间30s±1s，同时限定灼热丝进入或贯穿样品的深度在7mm±0.5mm；接触时间到了之后，将灼热丝和试验样品慢慢分开，以避免试验样品任何进一步受热和有任何空气流动可能对试验结果的影响。

试验时样品不应出现明火。若出现明火，则灼热丝离开时应迅速熄灭。

三.主要参数：

1.灼热丝温度： 500~1000℃，±2℃连续可调

2.灼热时间：   0-999.9s±0.1s可调 (一般选择为30s)

3.起燃时间：   0-999.9s±0.1s，自动记录，手动暂停

4.熄灭时间：   0-999.9s±0.1s，自动记录，手动暂停

5.热 电 偶：Φ1.0mm进口铠装（K型）热电偶，铠装套耐热1100℃；

6.灼 热 丝：灼热丝(未弯曲前)的直径为4.00mm±0.07mm

  新版标准规定灼热丝的成分为镍/铬(其中镍的成分大于77%，铬的成分在19%～21%之间)；

7.烫入深度：7mm±0.5mm

8.冲击力为：0.95N±0.10N

四.设备运输方式：

该设备由我们厂家提供木箱包装，通过汽车运输方式发往用户所在地。
