无压风门，矿用无压风门操作原理

  主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中。在矿井中工作是需要随时注意安全的，构筑的每组风门不得少于两道，且必须进行联锁；两道风门之间的距离不得小于5米。

   无压风门组成结构：

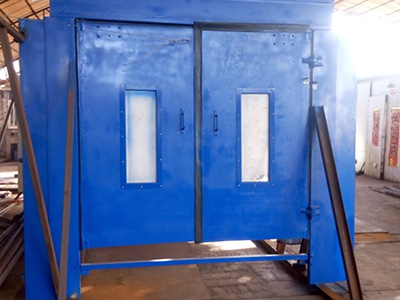

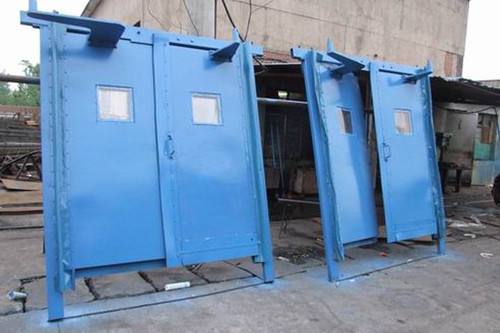

包括铁制风门框架（2），铁制风门框架（2）内设有两扇与铁制风门框架（2）铰接连接的铁制风门（1），两扇铁制风门（1）可沿铁制风门框架（2）中心线对称开闭，两扇铁制风门（1）闭合处设有40mm缝隙，铁制风门（1）的内侧边上固定有抗压木条（3），抗压木条（3）厚20mm。

  无压风门特点：

1、敞开力小（150n），敞开力与巷道内风压的大小方向无关。

2、正反双向操控风流，不必另设反向风门。

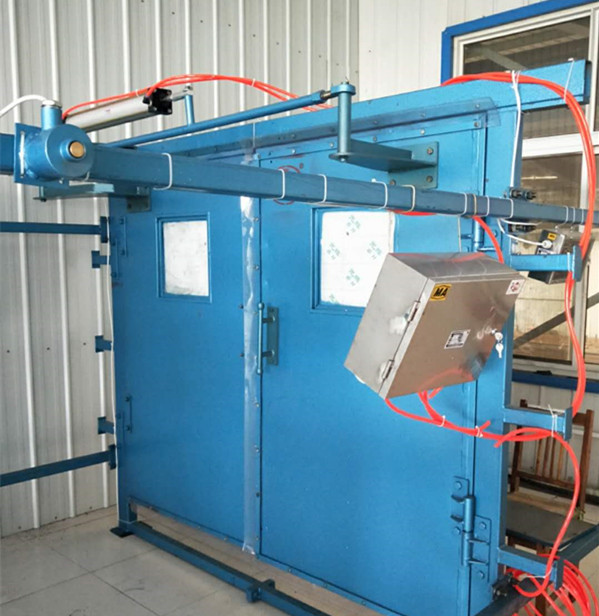

3、安装操控感应系统，可完成风门自动开闭。

4、双向密闭、漏风量小。

5、风门封闭时平稳，行人行车安全可靠。

6、无压风门钢制结构，防腐、防潮、强度大、不易变形。

7、两道风门始终保持其中一道封闭，避免风流短路。

8、门扇敞开视点≥90°。

  但在使用中发现无压风门的使用受到一定的限制：1.只能应用在使用周期较长、围岩相对稳定的巷道内。由于无压风门为金属制作，维护困难，一旦风门发生损坏无法在很短时间内恢复，必须上井进行修复，因此，不适合在压力大的巷道和频繁需要套修的巷道内修建。

  传统的无压风门在高负压矿井中单人开启较困难，门扇与门框在长期的接触中极易相互碰撞产生损伤，降低使用寿命，且利用钢丝绳控制两道风门的闭锁装置往往会造成密封不严，出现漏风。基于上述原因，金河煤矿选用了撞杆式无压自动风门，利用风压平衡原理，实现风门联动，不但易于开启而且具有较好的密封效果，减少了漏风，经现场应用，效果较好。
