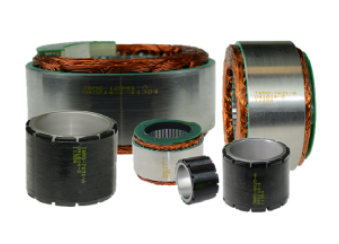

通过使用机械设备本身的轴承支承转子，TBM系列无刷力矩电机可以直接嵌入设备中。该系列产品适用于要求电机体积小巧紧凑、轻重量、低惯性，但高功率的应用。科尔摩根拥有一系列标准电机，结合其高效和高性价比的联合研发能力，对机器人关节、医疗机器人、传感器万向节和制导系统等关键的运动控制应用，都能提供zui合适且性能卓越的电机。
1、多种框架尺寸，外径规格从60毫米（2.36英寸）到129毫米（5.08英寸）不等
选件：
更多详细信息 郭刚 1-8-6-1-2-8-8-2-6-1-6
框架尺寸
TBM(s)60
TBM(s)76
TBM(s)129
电机外径mm(in)
60.35mm (2.37 in)
75.97mm (2.99 in)
128.93mm (5.08 in)
通空直径
28.70mm (1.13 in)
36.07mm (1.42 in)
55.88mm (2.20 in)
连续失速转矩
.41 - 1.16 Nm
.99 - 2.39 Nm
3.12 - 10.3 Nm
峰值失速转矩
1.37 - 4.53 Nm
2.86 - 6.89 Nm
8.07 - 39.4 Nm
标准叠片段长度
12.70 mm (0.500 in)
15.24 mm (0.600 in)
13.33 mm (0.525 in)
额定母线电压（VDC）
48 VDC
48 VDC
100 VDC
Mzui大失速转矩Tc
1.15 Nm (163 oz-in)
2.33 Nm (330 oz-in)
10.3 Nm (7.60 lb-ft)
zui大转矩Tp
5.00 Nm (708 oz-in)
6.74 Nm (955 oz-in)
36.2 Nm (26.7 lb-ft)
zui大额定转速
4300 RPM
4025 RPM
2700 RPM
TBM系列无刷力矩电机
2、24/48/96 VDC标准优化绕组
3、低齿槽设计
4、在内部绕组温度达到155℃时，依然能够持续运行
5、防腐蚀不锈钢转子
6、转子纤维线缠绕固定
7、激光打标电枢
8、符合RoHS规范
9、CE认证（在额定电压下）
? 定制绕组
? 锁存型霍尔效应器件（预校准，出厂预装）
定子尺寸A
25.40 mm (1.000 in)
50.80 mm (2.000 in)
30.73 mm (1.210 in)
46.23 mm (1.920 in)
41.28 mm (1.625 in)
54.61 mm (2.150 in)
Nm (oz-in or lb-ft)
Nm (oz-in or lb-ft)
09
09
2021
