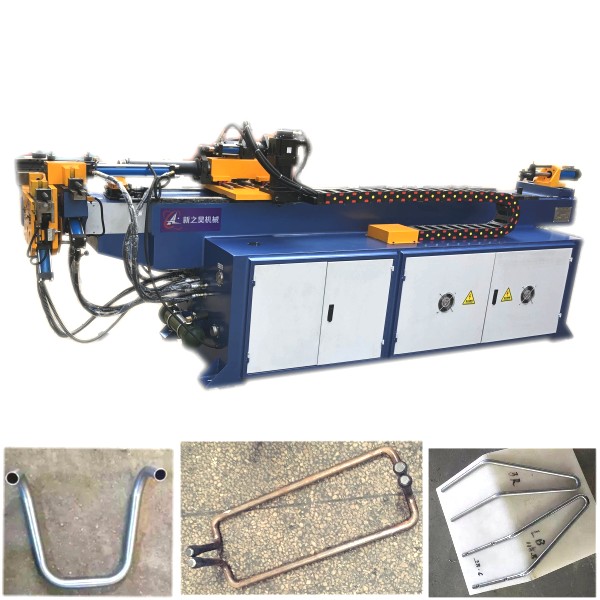

DW38CNC-2A1S全自动弯管机技术参数
一、简介
产品由工业电脑控制、液压驱动，显示操作系统为触摸式全中文菜单式，具有多种不同弯曲角的预制，中文字幕显示、人机对话式操作，可任意选择手动、半自动、全自动操作方式，移动式脚踏开关兼备启动、紧停两种功能。
液压系统、控制系统、驱动系统、显示系统等均采用高可靠性的进口件，精度高、效率高、适合于批量生产，具有国际与国内先进水平。
属CNC全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
二、技术参数
序号
名称
单位
参数
备注
1
最大弯曲管径
mm
Φ38×2.0mm
2
最大弯曲半径
mm
R180mm
可按客户要求
3
最小弯曲半径
mm
根据管径
4
最大送料长度
mm
2000
可按客户要求
5
最大半径差
mm
15
管径的1.5D
6
送料方式
1. 直送
2. 夹送
可选
7
最大弯曲角度
Degree
190
8
使用控制器
工业控制屏
9
每管件可设弯管数
个
45
可按客户要求
10
工作速度
弯管速度
Deg/sec
90
可调
转管速度
Deg/sec
450
可调
送料速度
Mm/sec
900
可调
11
精度
送料精度
mm
±0.1
转管精度
Degree
±0.1
弯曲精度
Degree
±0.3
12
转管伺服电机功率
W
450
三菱伺服驱动
13
送料伺服电机功率
W
1000
三菱伺服驱动
弯管方式
液压驱动
14
资料输入方式
1、坐标值（X、Y、Z）
2、工作值（Y、B、C）
可选
15
油压电机马力
Kw
4
16
最大压力
MPa
12
可调
17
液压系统控制
电磁换向阀
日本油研
18
油箱容量
L
200
19
机器重量
Kg
1350
20
机器尺寸
Mm
3700×980×1250
1、设备用途
该设备属CNC液压全自动弯管机，设有弯制立体空间管件的全功能装置，输入程序整个弯管过程自动完成。整机具有操作方便、性能稳定、工作效率高、安全系数高等特点，是管件加工行业的理想设备。
2、设备特点
2.1、结构型式
1、数控液压弯管机采用转臂升降式夹管结构，
2、采用液压导板侧推机构。
3、管件弯曲方向为俯视顺时针方向旋转，为弯管方向。
2.2、电气控制及操作界面
1、数控液压弯管机操作界面采用触摸屏。
2、数字显示分辨率：弯角0.01°，转管0.01°,送料0.01mm。
3、数控液压弯管机控制系统采用工业电脑控制。
4、操作界面上弯管参数可设置（预置）。
2.3、弯管质量要求：
1、弯曲处管子表面不允许折皱存在。
2、弯曲后管子表面不应有由于弯管引起的沟槽和明显凹陷。
05
15
2024
湖北弯管机DW38CNC三维数控全自动弯管机 数控弯管机
来源:[张家港市新之昊机械有限公司]
联系人：肖先生
手机：15950976089
电话：05125-58265856
传真：0512-58265856
QQ：274642033
Email：zjgyywgj@163.com
地址：江苏省苏州市地区塘桥镇周巷路
品牌：新之昊
价格：76000.00
元/台
供应地：
产品型号：DW38CNC
