型式/TYPE

双面双层 Two sides and single layers

整机尺寸 Overall dimension (L*W*H mm)

29650 X790 X1750

mm

单节长度 Each section length

2750

mm

节数 Section no.

10(max)

Section/节

每节锭位 Each section spindle no.

24

Spindle/section 锭/节

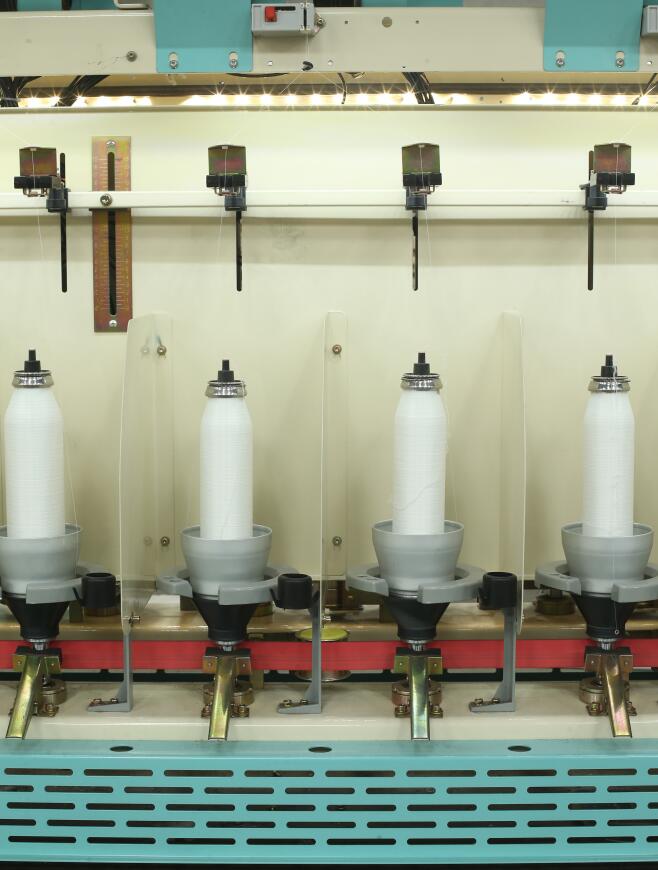

锭子 Spindle

锭位 Spindle no .

240(max)

Spindle/锭

锭距 Spindle gauge

225

mm

锭速 Spindle speed

14000(max)

rpm

锭子固定 Spindle fixture

磁力固定Magnetic fixture

张力控制 Tensioner control

钢珠或胶囊式 Steel Ball tension capsule type

传动方式 Form of spindle driving

龙带传动Belt circulating drive

捻向 direction

S/Z

捻度 Twist no.

100-800

TPM

原料管 （退解管）Material bobbin

φ42Xφ95 X380（T TYPE）

mm

原料管容量 Raw material capacity

1.5KGS(max)

KG

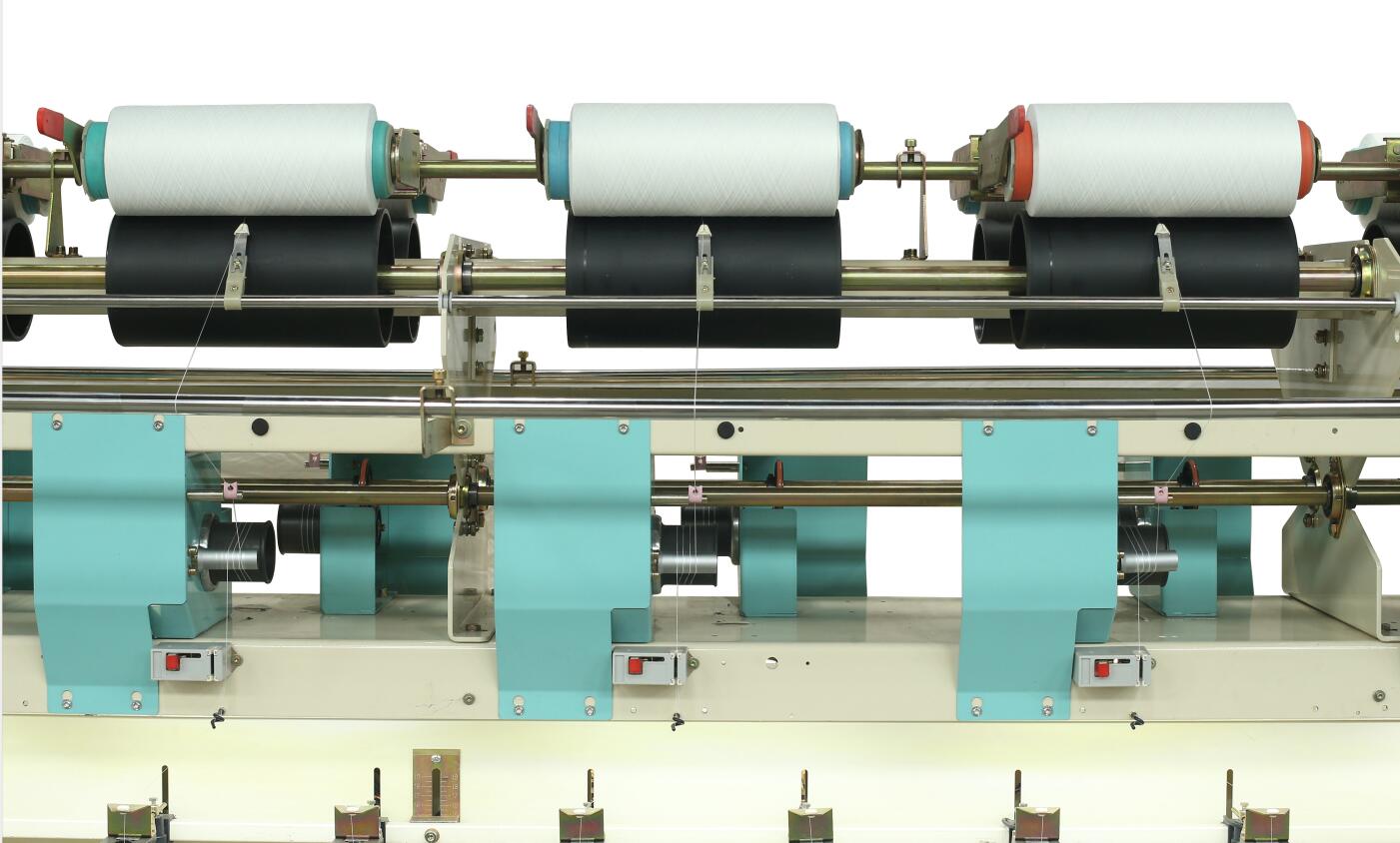

收卷 Take up

收卷形式 Take up forming mode

Electronic traverse

收卷管尺寸 Take up Bobbin size

φ165X290（H TYPE）

mm

收卷重量 Take up bobbin weight

4.5 KGS(max)

KG

功率 Power

主电机 Main power

7.5x 2

KW

减速电机 Gear motor

1.5

KW

2.5

伺服电机 Servo motor

1

KW

启动方式 Start mode

变频软启动Inverter soft start

控制系统 System

Computer system

电压 Voltage

380 V  50HZ
