一、技床特点

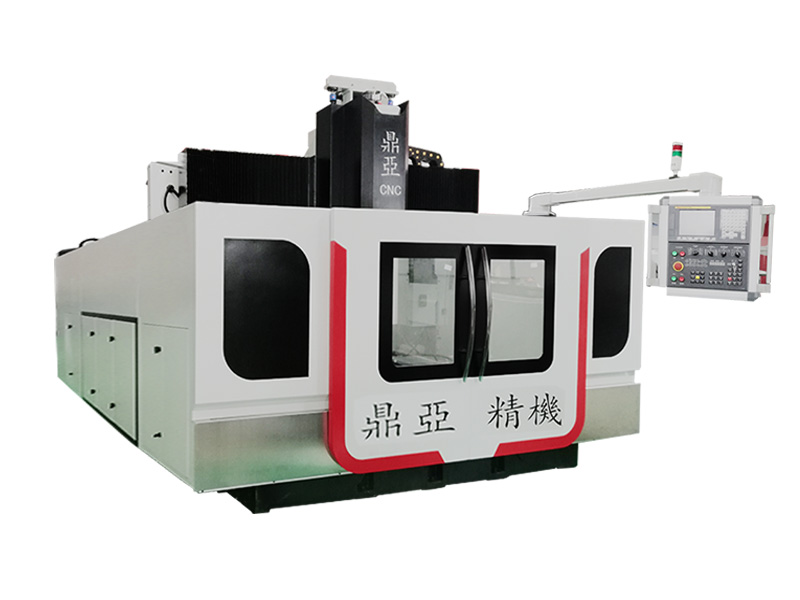

1、DYX3216型动梁双驱动数控龙门铣床，工作台固定，采用双驱动使得龙门移动，承载力大，占地面积小。
2、动梁式运动力相对固定，丝杆、导轨不易损坏，整机使用寿命长。
3、该机型垂直行程在300~400mm之间加工效果是最佳状况。
二、主要配置及技术参数
设备型号
DYX3216
工作台及T型槽
1600×3200mm 槽宽22mm*7
加工行程(XYZ)
1600*3200*750mm
龙门通过宽度/高度
2100/1300mm
快速进给速度(XYZ轴）
10*10*8m/s
精密滚珠丝杆(台湾）
X轴
直径50导程10
Y轴
直径80导程12
Z轴
直径40导程6
精密滚珠导轨（台湾上银）
横向
上65 下55
纵向
65*2
Z向
45×4（精密滚珠导轨）
主轴
锥度
BT50
转速
50~6000转/分
平衡系统
气动平衡
主轴端面至工作台距离
350-1100mm
电机功率
主轴
15/18.5KW
X轴
3.0KW
Y轴
4.5*2KW
Z轴（抱闸）
3.0KW
精度
三轴定位精度
±0.01mm/300mm
三轴重复定位精度
±0.01mm/300mm
机床重量
约20吨
三、数控系统
1、日本三菱M80B系统
2、可采用以太网传输
3、提供通讯软件
系统标准功能：三轴联动、薄型8.4寸显示器、直线插补、圆弧插补、螺旋插补、公英制转换、自动加减速、主轴定向、刀具半径补偿、刀具位置补偿、坐标设定、程序编辑、后台编辑、状态显示、参数设定显示等（详见日本三菱关于数控系统及伺服电机技术资料）
1、最大刀具重量 10KG
2、工作电压：三相380V/50Hz。供方提供电压允许的波动范围.
3、机械部分：机床主体树脂砂铸件。
4、润滑系统：电动设定、自动润滑。
四、主要外购件
序号
名 称
厂家、型号
1
主轴
台湾普森
2
主轴电机
日本三菱/FANUC/台湾新代
3
伺服驱动系统
日本三菱/FANUC伺服驱动电机/日本安川电机
4
手轮
5
X、Y、Z轴丝杠
台湾
6
X、Y、Z导轨
台湾
7
滚珠丝杠支承轴承
X、Y．Z轴，均为丝杆专用轴承
8
联轴器
专业协作厂
9
丝杆锁紧螺母
专业协作厂
12
氮气平衡系统
专业协作厂
14
主轴油冷机
专业协作厂
15
数控系统
日本三菱
18
变压器
专业协作厂
19
断路器
西门子/施耐德
20
交流接触器
西门子/施耐德
五、装箱清单
随机附件及备品备件清单
序 号
主 机 型号
名 称
数量
备 注
1
DYX3216
双驱动数控龙门铣床
1台
主机
主 机 配 置
1
日本三菱系统//FANUC系统/台湾新代系统
套
2
紧急开关
套
3
变压器
套
4
自动润滑系统
套
5
主轴油冷机
套
6
机床防护
套
7
电子手轮
套
8
工作灯、程序结束及警示灯
套
9
主轴箱平衡机构
套
10
电控柜(含电箱空调)
套
11
配置常用工具箱：起子、扳手、等常用工具
套
12
压板及T型螺栓螺母
套
13
BT50强力刀柄
套
14
机床精度检测记录
套
15
合格证明书
套
16
装箱单
套
17
数控系统操作手册
套
18
数控系统编程手册
套
序号
附件名称
规格与型号
数量/机
1
刀柄
BT50(含筒夹7只)
1个
2
常用工具
螺丝刀2把，内六角扳手一套，呆扳手一套
1套
4
压板及螺钉
6副
5
机床垫铁和地脚螺钉
按地脚孔配置
一套
六、培训
供方负责为需方进行技术培训，培训时间和培训人员双方商定，培训地点在需方，培训内容包括机床结构、性能及功能、数控系统、机床操作，维护保养等。
七、售后服务
1、机床质量、规格和性能符合合同的规定，在正确安装、妥善使用和保养的前提下，机床自验收合格之日开始计算质保期。质保期内供方及时免费保修。
2、在质保期内，经查证若为用户原因于装卸运输过程、存放时间过长造成机械外观或内部损坏；操作使用不当、自行拆解改装所造成之人为损坏，不在以上免费保修范围之内，用户必须支付所有整修、维修费用。
3、超过质保期后，供方继续为用户提供维修服务，并依据正常收费标准收取零件成本及服务费用。
4、验收合格后，需方未依据合同履约，供方有权停止售后服务。
5、需方未付清全款以前，本机系统内按照约定的付款时间设置密码并限制使用，密码在付款日到期后十天生效。货款全部付清后，密码程序全部删除。
6、由于操作原因造成故障，需方可通过电话、传真通知供方，供方48小时内赶赴现场予以解决，如遇重大故障，供方工程师必须到达需方现场予以解决。
八、运输方式：汽车运输，费用由供方承担。到达后的装卸由需方联系，费用需方承担。
