雅仕达磨床结构特点
耐久性更加好的双V导轨，更加和稳定。
所有铸件通过有线元电脑结构分析，设计的形状具有超强的刚性。
内藏式主轴电机功率提升到2马力，实现更加优异的加工性能。
繁复的手工刮研
工作台传动系统
工作台传动使用包钢丝同步带式传动，减少更换钢丝绳的烦恼，工作台与同步带采用柔性连接，保证传动平衡。
左右自动
前后和左右自动
上下和前后左右自动
全自动
构造
立柱
宽型设计和刚性十足的可对应重磨削的立柱，采用了双层壁构造。
采用了超精密向心止推滚柱轴承的圆筒形高性能单元组件式砂轮轴，扭力大，耐重成型切削，采用持久润滑脂密封，无需进行保养。
前后的导向，V-V型结构扩大跨距，蜂巢中空结构抗变形能力强，精度恒定持久。
由滚珠螺杆和高精度液压电机构成可靠的驱动构造。配有安全机构，保证在自动进给过程中手动手柄无法转动，通过手柄的单次操作可进行手动。
充分保持了框架同幅度、滑动座架幅度，工作台的伸出部分控制在最小程度，实现全支撑抗变形能力强。
采用的是被推压到立柱上部的润滑油根据落差自动的向各异向面进行供油的方式。液压自然的保持稳定，导向面的油膜厚度也一直保持均匀。
砂轮头下的移动罩盖(追随砂轮头上下移动，防止研磨液和砂轮屑飞溅)、前后导向面的防尘盖等都承受苛刻的使用条件保护各个部位。
工作台面及排水导管都具备充足的排水能力，即使使用大量的研磨油剂也没有问题。
吸尘装置
标准附件
项目
单位
520H
520AH
520NC
520CNC
450I
加工能力
工作台作业面积(长X宽)
mm
500X200
450X150
工作台行程(左右X前后)
mm
530X210
465X160
垂直高度
mm
357.59
357.59
标准磁台尺寸
mm
450X200
400X150
工作台承重
kg
含磁盘重量100
60
工作台
T型槽(宽度X槽数)
mmxno
17X1
17X1
左右平均进给速度
m/min
0.1-20
手轮每转进给量
mm
100
前后进给
手动进给
每转手动进给置
mm
5.0
5mm（每刻度0.02mm）
手轮刻度
mm
0.02
每刻度0.02mm
自动进给
间歇性进给
mm
0.1-0.5
N.A
0.1~5.0
N.A
连续进给速度
m/min
0.15-0.4
N.A
0.15-0.4
N.A
上下进给
自动下刀进给置
mm
0.0001-0.03
N.A
1mm（每刻度数）
手动微量进给
mm
0.0001/0.001/0.005
0.005mm（每刻度数）
手轮旋转一周进给置
mm
0.014/0.1/1mm
无火花磨削
0~5
N.A
上下快速进给
mm/mm
600
电机
外径(50/60HZ)x宽x内径
mm
φ＞205X6~20Xφ31.75
180X13X31.75
转速(50/60HZ)
min-1
3000/3600
3000/3600
砂轮
砂轮轴
kW/P
1.5/2
1.1/1.5
液压泵
kW/P
1.5/2
电源
电源容量
KVA
2.5/3
2
外形尺寸
宽X深X高
mm
1800X1452X2100
1675X1214X1968
机床净重
净重
kg
1600
880
特殊附件
附件名称
数量
单位
砂轮(直径X厚度X孔径)180x13x31.75mm
1
片/PCS
砂轮法兰及拨取螺母
1
组/SET
砂轮平衡棒
1
支/PCS
钻石修整座及钻石笔
各1
个/PCS
水平调整螺丝及基础座
5
组/SET
吊鈎
4
支/PCS
工具箱及必要工具
1
组SET
润滑油
2.5
公升/L
石英灯
1
盏/PCS
使用说明书
1
份/COPY
吸尘注水装置
砂轮平衡装置附平衡棒
电磁台-永磁或电磁
手动上砂轮修整装置
光学尺
砂轮轴变频器
备用砂轮法兰
06
25
2019

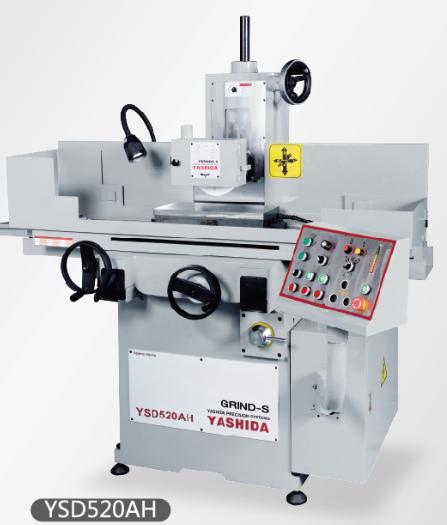

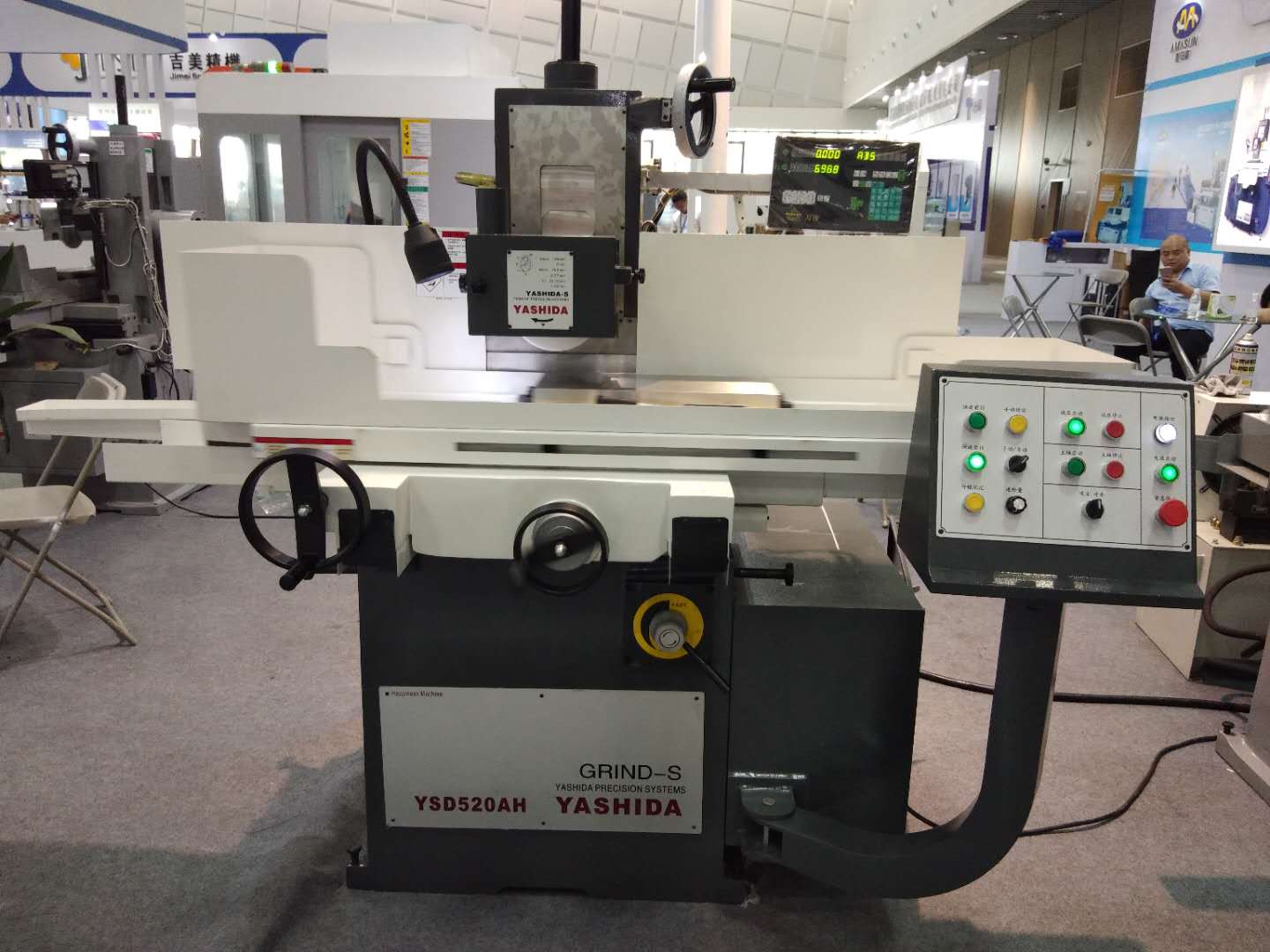

磨床价格 雅仕达520AH半自动平面磨床 520磨床价格 数控磨床
来源:[昆山日日先精密机械有限公司]
联系人：卜先生
手机：18260276492
电话：-
传真：-
QQ：945134617
Email：
地址：地区
品牌：YASHIDA
价格：面议
元/台
供应地：
产品型号：520AH
