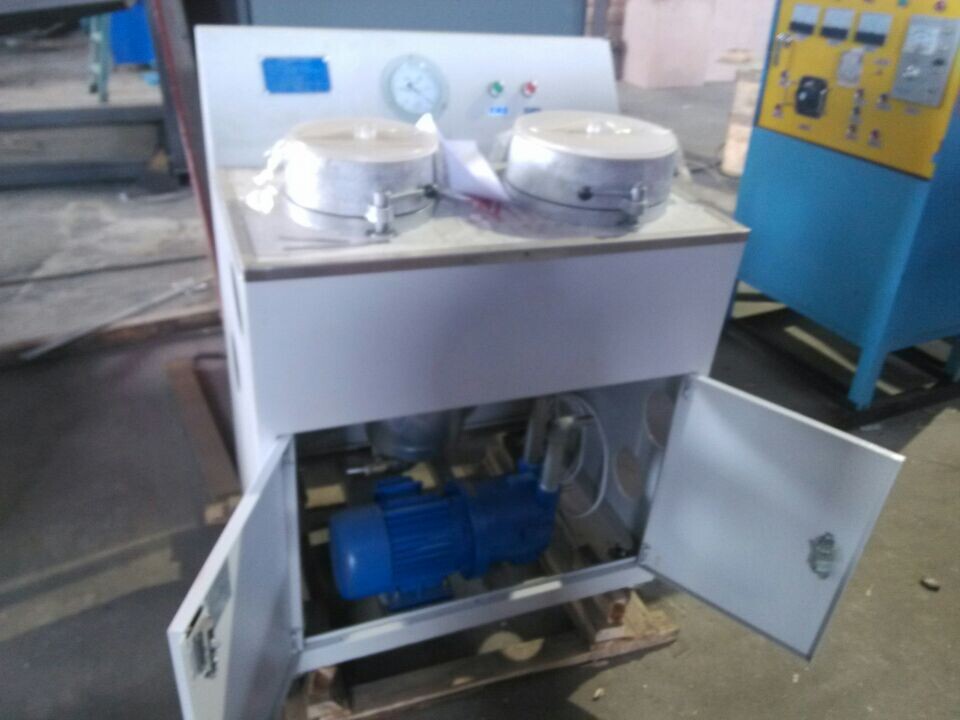

结构描述：

本机结构简单，紧凑，真空系统工作可靠，具有较高的真空度，为防止真空负压罐内的液体进入真空泵，在器内设置了上下接点，当液体达到预定高度是真空泵自动停车，同时打开放气电磁阀，待液体排完后自行起动。

四、安装、使用、维护

1、安装：

（1）机体应设有排放液体的胶管（长度不得大于0.5米）和明沟。

（2）设备滤盘上平面应调到水平便防滤饼含水量不均。

（3）设备安装后，应检查在运输途中坚固件及各电器元件的接线焊接处是否有脱落现象。经检查无误后接通电源，三个红接线柱为三相380V，黑色接线柱为零线，试开车运转注意电机转向与真空箭头指向一致，正常后即可使用。

2、使用：

（1）外接电源接通后打开机器左下角总电源开关，控制面板的电源指示灯亮。

（2）开起滤盘上环，在多孔的筛板上铺上滤布或滤纸，然后放下上环，用压紧勾使之与盘座压紧。
