1、 用途特点
本杯突试验机主要用于金属薄板和薄带的工艺性能试验，检验薄板和薄带的塑性变形性能。满足国标GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》的要求。
采用液压夹紧、液压冲压的复合油缸；试样出现裂纹自动停车，易于观察裂纹；有峰值记忆功能，即最大冲压力、最大变形深度自动记忆；翻转式夹具，冲头及试样更换、装卸方便。
GBW-60B型为微机屏显半自动杯突试验机，采用手动调节试验速率，PC微机测量、运算、数显结果、打印等。可计算和数显材料杯突值及试验平均值，绘制曲线，打印当次试验数据及试验的平均值。
GBW-60Z型为微机控制自动杯突试验机，PC微机操作控制，根据预先设定的程序和数据，自动完成夹紧、冲压、测量、计算、停车等。还可根据GB5125-1985《有色金属冲杯试验方法》做冲杯试验，检验有色金属薄板的各向异性。
2、主要技术指标
规格型号
GBW-60B
可试钢板厚度
标准杯突试验0.1-2mm，（非标杯突试验:0.1-3mm）
板材最大宽度
100mm
冲头最大行程
60mm
夹紧活塞行程
19-21 mm
最大冲杯负荷
60kN
最大夹紧负荷
25kN
模具规格
标准冲头直径：Φ20±0.05mm，标准垫模孔径：Φ33±0.1mm
标准压模孔径：Φ27±0.05mm；（非标定做）
数显分辨率
0.01mm
数显方式
PC屏显
显示内容
夹紧力、冲压力、位移及杯突值、速率，绘力-位移曲线
控制方式
手动调节速率、自动判断记录杯突值
结构特点
复合油缸、双油泵供油、光栅尺测量
08
16
2018

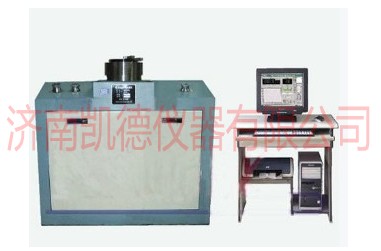

GBW-60B微机控制杯突试验机
来源:[济南凯德仪器有限公司]
联系人：张先生
手机：13864003108
电话：0531-87180687
传真：0531-81602985
QQ：2678693170
Email：2678693170@qq.com
地址：山东省济南市济南市槐荫区经七路843号
品牌：凯德仪器
价格：面议
元/台
供应地：山东省济南市
产品型号：GBW-60B
