轴流泵安装方式-轴流泵案例-轴流泵生产厂家

生产轴流泵厂家：德能泵业（天津）有限公司

轴流泵型号：QZB/QZ/QH/ZLB/ZLK

轴流泵参数：

1、流量: 700～60000 m3/h

2、扬程: 1～30 m

3、功率: 15～1400KW

4、电压：380V、660V、6kV、10kV

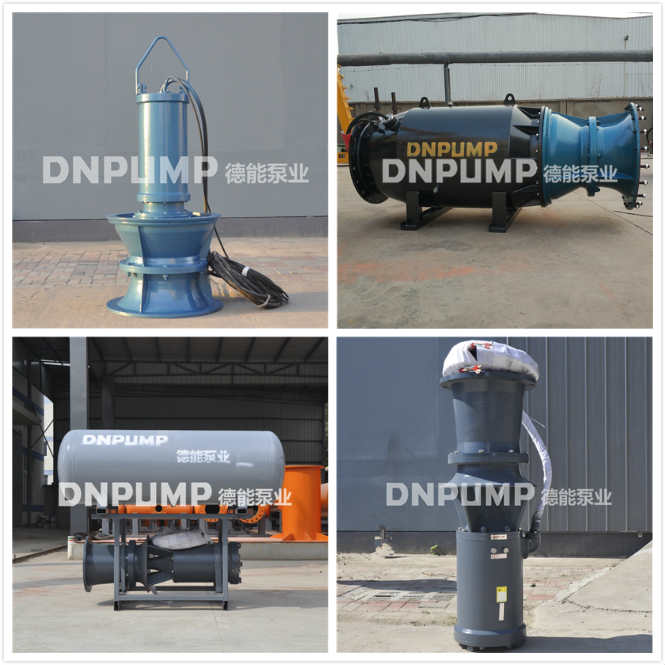

潜水轴流泵型号：

350QZB-50 / 350QZB-70 / 350QZB-70(A) / 350QZB-85 / 350QZB-100 / 350QZB-125 400QHB-40 / 400QHB-50 / 500QZB-50 / 500QZB-70 / 500QZB-85 / 500QZB-100 500QZB-125 / 500QZB-160 / 500QHB-40 / 500QHB-50 / 600QZB-50 / 600QZB-70600QZB-85 / 600QZB-100 / 600QZB-125 / 600QHB-50 / 600QHB-50A / 700QZB-50 700QZB-70 / 700QZB-85 / 700QZB-100 / 700QZB-125 / 700QZB-160 / 700QHB-50 800QZB-50 / 800QZB-70 / 800QZB-100 / 900QZB-85等等。

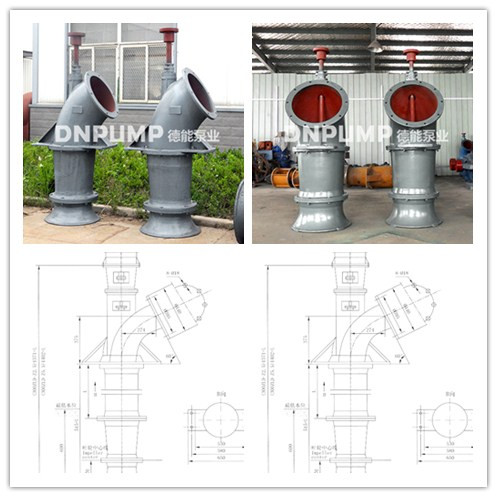

ZLB立式轴流泵型号：

50ZLB-2.5 / 250ZLB-4 / 300ZLB / 350ZLB / 500ZLB / 700ZLB / 800ZLB / 900ZLB / 100ZLB / 120ZLB / 1300ZLB / 1400ZLB / 1600ZLB 等，亦可根据您具体型号参数给您生产制造。

井筒式安装

轴流泵在垂直的井筒内起吊，井筒的下端有直径比筒径略小的座环，潜水泵落下后，在自重的作用下，其O形密封圈与座环压紧，而且在水泵运行后在压力作用下越压越紧。潜水泵在井筒内连接后，没有地脚螺栓，所以可“方便地将潜水泵安装后吊出。该形式除了有节省空间的优点，还具有维护简单，有利于保养的功能。可利用钢制井筒或者预制混凝土井筒，建成全地下泵站，保持地面环境，该安装形式适合城市给排水工程。

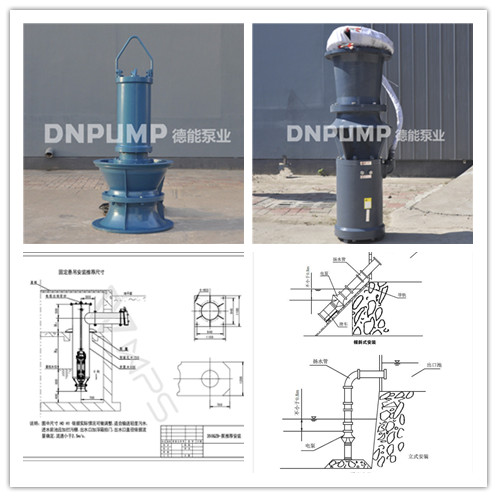

悬吊式安装

潜水泵本身没有安装底座，是通过泵的出水法兰被出水管悬挂在水中的，也就是通过同定出水管来悬吊潜水泵，出水管路一般布置在最低水面之上，使得潜水泵安装和检修均可在水上进行。悬吊式安装基本保留了立式泵的安装特点，它便于安装在河岸上，也适合于蘑建的旧泵站，这种紧凑型安装方法尤其适合于空间窄小或者经费较少的情况。

井筒式、悬吊式安装形式主要用于农业、城市给排水及工业等，并可用于控制内河水遭系统，可满足低扬程大流量需要。

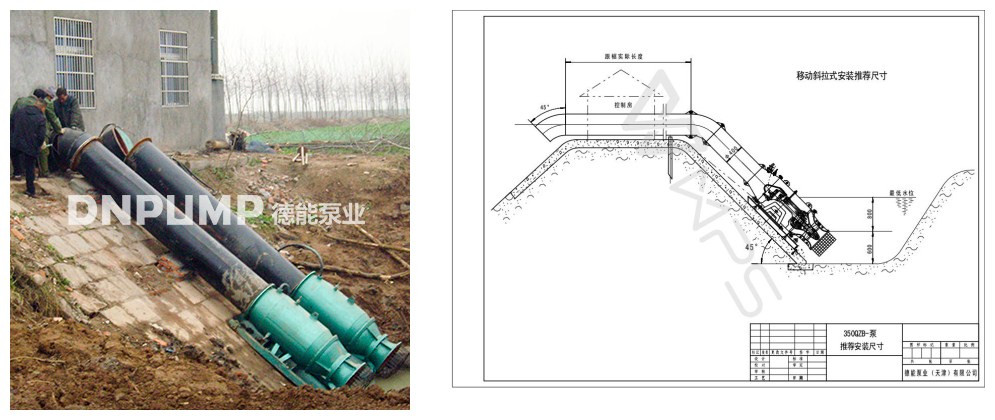

斜拉式安装

将潜水泵和出水管路安装在滑轨或者斜坡上的轨道导向，使得水泵机组能准确到达指定位置。斜拉式安装具有最少的土建工作量和最简单快速的安装优点，在抗洪抢险或建临时泵站时，常采用这种安装形式，适合农业排灌和工业应用。配电、控制可处于岸边。

注：目前抗洪抢险潜水泵选用重量轻的防洪抢险潜水泵效果最佳。
