对于隧道不良地质地段可适用于小导管支护施工工艺进行超前支护进行预加固。一般情况下隧道洞身Ⅴ级围岩地段可采用小导管超前支护。
作业内容
1 小导管加工;2 钻孔;3 运输和安装;4 注浆。

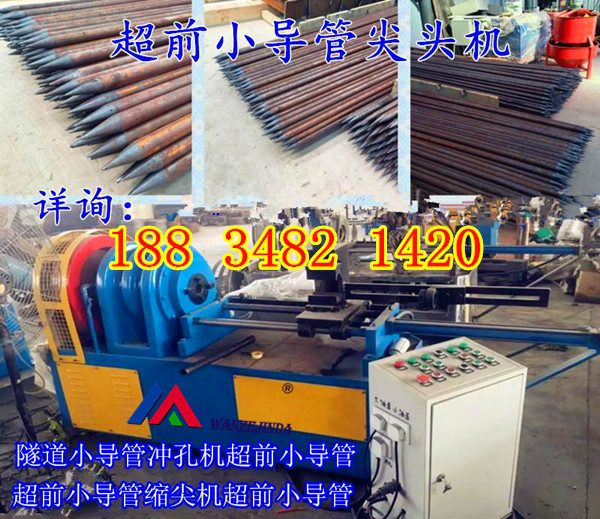

【注浆用小导管冲孔机】产品特点
1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔,且施作超前锚杆比较困难或者结构断面较大时,应采取超前小导管支护。超前小导管支护必须配合钢拱架使用。在条件允许时,也可在地面进行超前注浆加固;在有导洞时,也可在导洞内对隧道周边进行径向注浆加固。
2 小导管注浆支护的一般测如下:钢管直径30 - 50mm 钢管长 3 - 5m ,钢管钻设注浆孔间距为 100 - 150 mm ,钢管沿拱的环向布置间距为 300 - 500 mm .钢管沿拱的环向外插角为 10°一 15° ,小导管是受力杆件,因此两排小导管在纵向应有一定搭接长度,钢管沿隧道纵向的搭接长度一般不小于1m .
导管安装前应将工作面封闭严密、牢固,清理干净,并测放出钻设位置后方可施工.
3 采用小导管加固时,为保证工作面稳定和掘进安全,应确保小导管安装位置正确和足够的有效长度,严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔,以便向土体进行注浆加固,也有利于提高小导管自身刚度和强度。
4 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙,注浆量和注浆压力应由试验确定。
小导管在隧道开挖时承受地层的压力,为保证灌浆质量防止漏浆,小导管的尾部需设置封堵孔。
安装
可采用引孔或直接顶入方式。
1用电钻钻孔,孔直径大于小导管直径的10-20mm,孔深视导管长度而定。
2插入导管如插入有困难,可用带有顶进功能的风钻将套管顶入。
3用吹风管吹出孔内的杂物。
4小导管尾缠棉纱,使得小导管与钻孔密贴,并用棉纱将空口堵紧。
5小导管安装后必须使得其周围一定范围内用喷射砼封闭。喷射厚度控制在5-8cm。
