四、结构概述

本机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸。现将各部分结构和作用介绍如下：

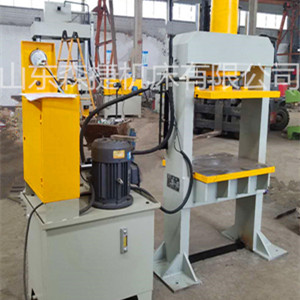

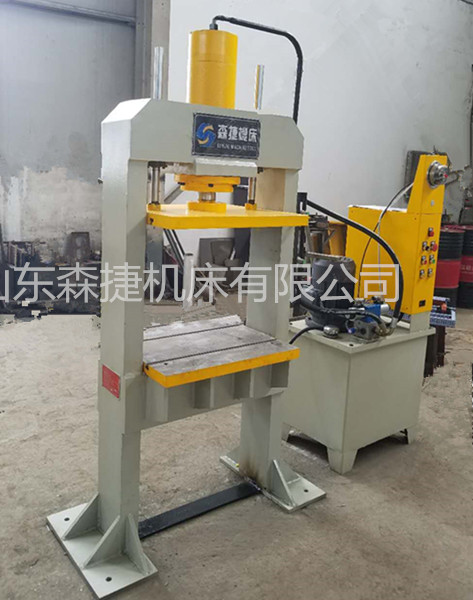

  机身为龙门式结构，两侧立柱和上梁通过焊接联成一刚性桁架。油缸通过螺栓与油缸底板连接。立柱上有三组固定孔，工作台上有一组固定孔，工作台与立柱通过插销来固定，并可上下移动 ，以增加机器的加工范围。

  主油缸为双作用活塞式油缸，缸底为封底式整体结构，在缸体内装有活塞头，在活塞头的外圈上，装有一道向上，一道向下的进口UN形密封圈与缸壁密封；从而使缸内形成上下两个油腔。

在缸口装有导向套，以保证活塞运动时有良好的导向性能。在导向套内孔装有两道进口UN形密封圈，在导向套外圆上装有两道O形密封圈，以保证缸口部分的密封性能。缸口端采用螺栓联接，在端部装有防尘圈，以防止污物进入油缸内，保持油液的清洁。

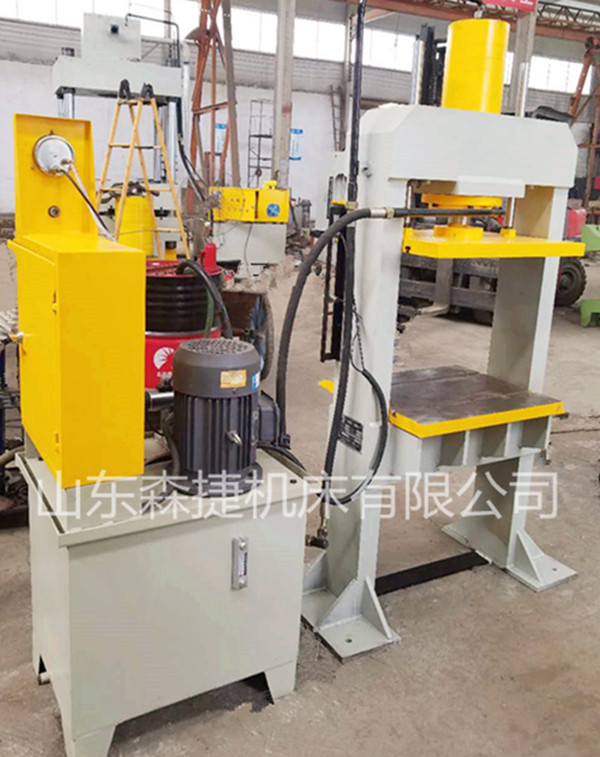

动力机构是由油箱。高压油泵、电动机、集成阀块等组成。它是产生和分配工作油液，使主机能完成各项预定动作的机构。

液压系统由能源转换装置（泵和油缸），能量调节装置（阀块）及能量输送装置（油箱、管路）等组成，借助电气系统的控制，驱动滑块及活塞运动，完成各项工艺动作循环。
