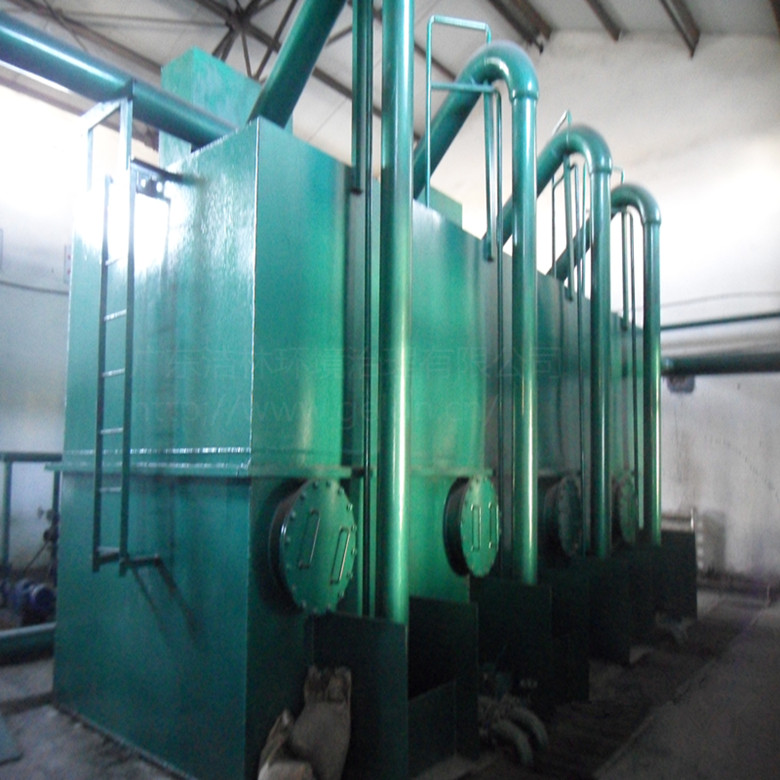

高焱牌JL-I型虹吸式一体化净水设备 供水工程一体化净水设备

一、产品设备：

高焱牌JL-I型虹吸式一体化净水设备是我公司为响应国家政策、解决千万农民饮用水工程的号召，并结合山区城镇、农村供水工程的实际情况，开发的一系列自来水净化设备，该装置可采用PLC全自动控制，主体为常压式敞口箱体，可以有效利用山区水库水静压及水泵提升的剩余扬程完成混合、混凝反应、沉淀、过滤、反冲等净化过程，有效地节约能源减少基建设备投资。

高焱牌JL-I型虹吸式一体化净水设备非常适合中小型山区自来水工程，单套设备供水规模为单套设备5～250m3/h,日供水600～5000m3/d，可满足城镇农村自来水供应，并且根据客户单位需要，采用两组或两组以上并联增加供水规模。洁林牌JL-I型一体化净水设备将混凝反应、过滤、反冲等自来水；争化所需的各个工艺综合到一套设备平台上，占地面积小，操作管理方便。

◆该设备主要去除水中的固体悬浮物，由此降低出水浊度指标，并结合消毒作用使设备净化出水达到国家《生活饮用水卫生标准》GB5749－2006的要求；

◆该设备采用专利设计，优化配置，精简操作流程，我公司本着一切为用户着想的宗旨，为城镇农村净水工程提供优质的净水设备。

◆该装置紧凑合理，采用统一生产标准碳钢基础平台，占地面积小，操作简单方便，出水水质好，运行费用低，稳定可靠，该装置具有以下特点：

↖结构先进：采用独特的整体预装式微絮凝反应系统，既有效保证反应效果，又无需其他部件，安装及维修简便。

↖过滤精度高：水中悬浮物的去除率可达98%，经良好混凝处理的天然水，其原水浊度不超过3000NTU，过滤出水可达到出水浊度≤1NTU。

↖过滤速度快：保证同样出水浊度情况，过滤滤速9～10m3/h.

↖截污容量大：可达到15Kg/m3,15Kg/m3

↖虹吸反冲反应系统先进：虹吸反冲系统采用多格反冲技术，并结合虹吸反冲自动控制系统，提高反冲效果。

↖占地面积小：同等处理规模设备，占地面积是常规设备的1/2.

↖吨水造价低：由于高焱牌JL-I型一体化净水设备的过滤运行周期长于普通石英砂过滤，吨水耗水量低，且高焱牌JL-I型一体化净水设备投加絮凝剂量小，因此，纤维过滤设备运行吨水造价低。

↖自耗水量低：反冲耗水量仅为周期制水量的1～3%。

二、性能参数：

（1）出水水量：30m3/h;50m3/h;80m3/h;100m3/h;150m3/h;200m3/h;250m3/h；其他特殊规格可根据用户实际情况另行设计；

（2）适用原水浊度：≤3000NTU；

（3）水温：常温；

（4）出水浊度：≤1NTU；

（5）过滤区设计滤器：8－14m/h；

（6）总停留时间：t总=45～50min；

（7）运行压力：P≤0.06MPa.

三、性能优点：

（1）装置从混合、混凝反应、斜管反应、过滤、出水水质监测、反冲、消毒、排泥等一系列工作流程均达到了定时运行效果，可采用全自动控制，或由值班员工根据时间监测水质、操作阀门排泥即可。

（2）高浓度絮凝层能提高原水中杂质颗粒的碰撞、吸附机滤，有效提高固体悬浮物的去除效果，在一定的使用条件下，还具有除藻功能。

（3）泥渣浓缩室及可调式排泥系统能保证多余泥渣及时排除，从而保障了设备稳定运行。

（4）设备过滤装置可自动反冲洗，无需另外增加反冲水池、反冲水泵、空压机等，可节省基建投资及日常运行费用。

（5）设备占地面积小，与一般净水构筑物相比，可节约50%的占地面积；设备高度为4.8米，室内室外均可安置。

（6）设备采用一体化设计，分体安装运输，方便扩建、改造、搬迁或移地再用。
