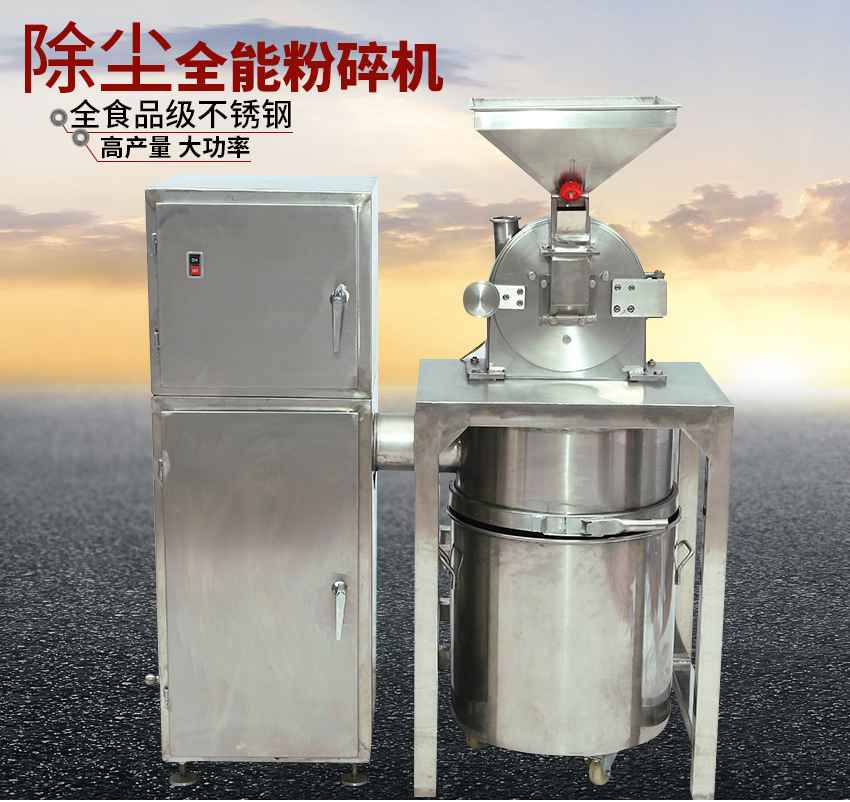

不锈钢多功能除尘细辛粉碎机说明书
机器特点：
1．结构简单，粉碎腔装、拆简便，容易清洗。
2．运转平稳，噪音小，振动小。
3．操作简单。更换筛网可以控制粒度的大小。
注意事项：
1．本机在工作时确保有专人看管。
2．被粉碎的物料颗粒不宜过大，如遇闷机（即机器因负荷过大导致转速明显变慢或者被动地停止运转），应该马上断掉电源。
3．如果被粉碎的颗粒过大，应该要经过粗碎机的破碎后，再用本机粉碎。
型号
WN-300A
WN-400A
WN-500A
WN-600A
生产能力（公斤/小时）
30-200
50-300
70-500
500-1000
主轴转速（转/分）
4200
4200
4200
4200
粉碎细度(目)
10-120
10-120
10-120
10-120
电机电压(V)
380
380
380
380
电机功率（KW）
5.5+0.75
7.5+1.1
11+1.1
18.5/22+1.1
外形尺寸(mm)
1200×1200×1650
1300×1300×1800
1400×1400×1800
1500*1500*1800
除尘箱尺寸(mm)
480×480×1450
500×500×1500
500×500×1500
500×500×1500
集料桶尺寸(mm)
500×500
600×600
600×600
600×700
整机重量(kg)
300
400
450
550
下料口：
1. 粉碎腔，物料粉碎的地方，里面配有筛网
2. 套合口，下面装粉桶可以卸下来的，以便把粉倒出来
3. 装粉桶，打好的粉未都在里面
4. 吸尘电机
5. 鼓风机，起吸尘的作用
6. 里面配有一个布袋，吸出来的粉未都在里面
7. 注：第3和第4项后面有一个电机（与机器分开的，在机器的外面，不在里面），使机器运作的电机
8. 机器运转电机2200W，鼓风电机1100W

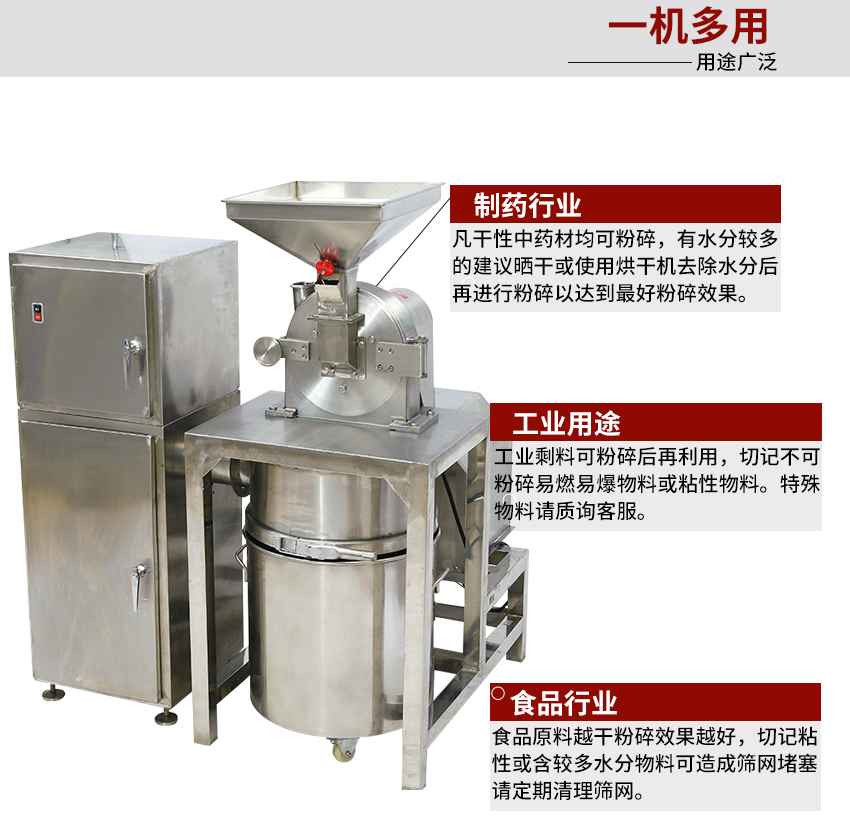

不锈钢除尘粉碎机用途：
主要适用于制药、化工、食品等行业的物料粉碎。
工作原理：
本机利用活动齿盘和固定齿盘的相对运动，或者是锤片对物料的高速撞击、敲打、碰撞作用，以及物料之间的相互撞击作用，从而使粉碎腔内的物料获得破碎、粉碎。本机配备筛网，筛网可以根据客户要求进行更换，当物料被粉碎到小于筛孔直径时，粉剂从筛网中出来，落入下方的集料桶内，在桶内飘扬的粉尘则通过除尘电机的作用被吸入到除尘箱内的除尘袋中过滤，空气由风机排出室外。
4、本机的除尘装置为简易除尘箱，由于除尘箱是通过布袋来分离空气和粉尘的，所以除尘效果是有一定的局限性的。本机的除尘效果是相对的，不可能达到意义上的无尘。这点请客户了解并理解。如要加强除尘效果，建议客户在排风口接一只长的比较密实的布袋（金属管也可），将布袋口（金属管口）朝外，使空气排出室外。
