独特23把刀双刀盘设计，外径刀12把，内径刀11把。
● 11个内径刀座均可使用动力刀具。
● 使用背面铣削功能之动力刀具，搭配副主轴，适合背面加工。
● 最大加工长度530 mm，最大旋径? 400 mm，最大加工直径? 300 mm。
● 使用空压驱动倍力机构固紧刀盘，不需油压，无污染，省能源。
规格说明
加工能力
最大旋径
? 400 mm
行程
X轴
152 mm
主轴
主轴转速
4800 rpm
副 主 轴
副主轴转速
5000 rpm
刀 塔
刀具数
23刀 (外径刀柄: 12刀，内径刀柄: 11刀)
动力刀塔(C 轴)
动力刀柄尺寸
? 16(ER25) mm
进给率
X轴快速位移
20000 mm/min
外观尺寸
宽
2580mm
最大加工直径
最大加工长度
棒材孔径(棒材能力)
? 300 mm
530 mm
? 51.5 mm
Z轴
W轴
530mm
550 mm
夹头尺寸
主轴鼻端 / 内孔锥度
主轴孔径
主轴前端轴承内/外径
主轴后端轴承内/外径
主轴马达型式
主轴马达出力(连续/30分钟)
主轴最大扭力
8"
A2-6
? 61 mm
? 100 x ? 150 mm
? 90 x ? 140 mm
αP22 / 6000i
11/15 kw
238 N-m
夹头尺寸
副主轴鼻端
前端轴承内 / 外径
后端轴承内 / 外径
副主轴马达型式
副主轴马达出力(连续/30分钟)
副主轴最大扭力
6"
A2-5
? 85 x ? 130 mm
? 75 x ? 115 mm
α6 / 10000i
5.5/7.5 kw
95 N-m
外径刀柄
搪孔刀柄
20x20 mm
? 32 mm
动力刀座转速
动力刀座转速
动力刀座马达型式(伺服)
动力刀座出力
轴向 3000 rpm
径向 3000 rpm
α30 / 30000i
7 kw
Z轴快速位移
W轴快速位移
24000 mm/min
16000 mm/min
深
高
机器重量
1700mm
1600mm
3700 kg
02
17
2019

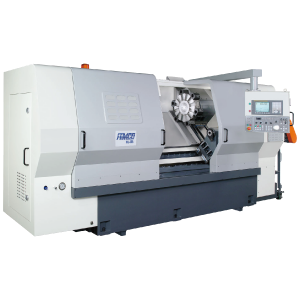

台湾远东 远东车床HL-25DMS系列 厂家报价 台湾远东机床 远东镗床
来源:[远东精密机械]
联系人：李先生
手机：17751717819
电话：021-39289060
传真：021-39289520
QQ：77655489
Email：13255485456@163.com
地址：上海上海市青浦区卓越世纪中心
品牌：台湾远东
价格：9999.00
元/台
供应地：上海上海市
产品型号：HL-25DMS
