独特23把刀双刀盘设计，外径刀12把，内径刀11把。(取得专利)
● 均可使用动力刀具。
● 刀塔23把刀设计，针对复杂度高之车铣复合加工，可大幅改善刀具不足的缺点。
● 刀塔旋径较欧洲同等级动力刀塔小。
● 外径刀刀尖与内径刀刀尖相当接近，X轴行程可充分利用。
● 可加工同样大小工件之机械，机械占地面积最小。
● 为同型大小之机械，可加工之范围最大。
● 刀具之干涉亦较同等级动力刀塔小，刀具可充分利用。
● 加大三片式曲齿连轴器尺寸，使与刀具更加接近，增加刀塔刚性。
● 使用单一伺服马达驱动双刀盘就近换刀，换刀快速精确。
● 使用空压驱动倍力机构固紧刀盘，不需油压，无污染，省能源。
● 独特刀座对称定位设计，正面及背面加工刀具共享，定位精准不必微调。
● 采机构式动力切换，换刀时马达不需定向，换刀速度快。
● 配备自动刀具设定量测装置，可快速完成刀具设定。
● 内藏式工件承集装置，搭配加工完成件自动输送机，可防止铁屑及水外泄。
● 工件承集装置，搭配自动棒材送料机，适合无人化加工作业。
● 使用强化安全玻璃，不易刮伤或破损，方便试车时观察加工情形。
● 右边悬吊式操作箱，可角度调整，合乎人体工学方便操作。
规格说明
加工能力
最大旋径
? 515 mm
行程
X轴
177 mm
主轴
主轴转速
4800 rpm
刀 塔
刀座数
23刀 (外径刀柄: 12刀，内径刀柄: 11刀)
动力刀塔(C 轴)
动力刀柄尺寸
? 20 mm
尾座
尾座行程
370 mm
进给率
X轴快速位移
20000 mm/min
外观尺寸
宽
2400mm
最大加工直径
最大加工长度
棒材孔径(棒材能力)
? 350 mm
580mm
? 51.5 mm
Z轴
580mm
夹头尺寸
主轴鼻端 / 内孔锥度
主轴孔径
主轴前端轴承内/外径
主轴后端轴承内/外径
主轴马达型式
主轴马达出力(连续/30分钟)
主轴最大扭力
8"
A2-6
? 61 mm
? 100 x ? 150 mm
? 90 x ? 140 mm
αP22 / 6000i
11/15 kw
238 N-m
外径刀柄
搪孔刀柄
20x20 mm
? 40 mm
动力刀座转速
动力刀座转速
动力刀座马达型式(伺服)
动力刀座出力
轴向 3000 rpm
径向 3000 rpm
α2 / 10000i
2.2 / 3.7 kW
心轴直径
心轴行程
心轴锥度
推力
? 70 mm
100 mm
MT#4
560 kgf
Z轴快速位移
24000 mm/min
深
高
机器重量
1500mm
1600mm
3350 kg
02
17
2019

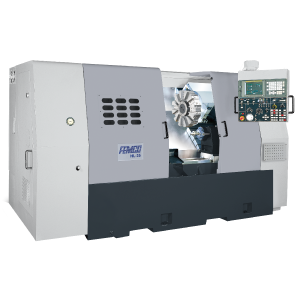

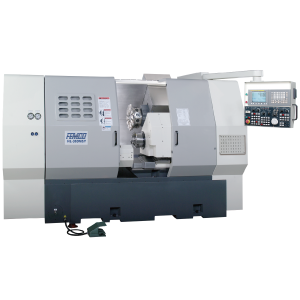

台湾远东机械 HL-25DM系列卧式车床 厂家维修 远东数控机床 远东镗床
来源:[远东精密机械]
联系人：李先生
手机：17751717819
电话：021-39289060
传真：021-39289520
QQ：77655489
Email：13255485456@163.com
地址：上海上海市青浦区卓越世纪中心
品牌：台湾远东
价格：7777.00
元/台
供应地：上海上海市
产品型号：HL-25DM
