2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
8. 公称通径: DN6,DN10,DN15,DN20,DN25…
09
09
2021

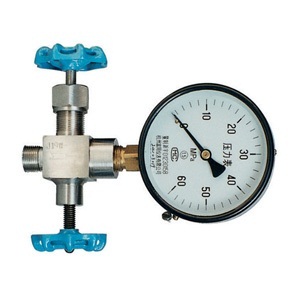

上海奇高J19W/H压力表三通针型阀
来源:[上海奇高泵阀集团有限公司]
联系人：叶先生
手机：15921099168
电话：021-32050777
传真：021-66099555
QQ：383822961
Email：shqgfm@139.com
地址：上海上海市地区堡镇桃源村江边北路435号
品牌：奇高阀门
价格：面议
元/件
供应地：
产品型号：J19W/H
1. 制造标准: GB/T12224-2005 JB/T7747-1995
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水，油，气等腐蚀性或非腐蚀性介质
主要零件材料
序号
零件名称
材质
1
排气手轮
20# A105 SS304 SS304L SS316 SS316L
2
带帽螺母
20# A105 SS304 SS304L SS316 SS316L
3
阀杆
20# A105 SS304 SS304L SS316 SS316L
4
阀体
20# A105 SS304 SS304L SS316 SS316L
5
阀盖垫片
紫铜、PTFE RTFE
6
阀盖
20# A105 SS304 SS304L SS316 SS316L
7
填料垫
PTFE 柔性石墨、金属盘根
8
填料
PTFE 柔性石墨
9
填料压盖
20# A105 SS304 SS304L SS316 SS316L
10
锁紧螺母
20# A105 SS304 SS304L SS316 SS316L
11
阀杆
20# A105 SS304 SS304L SS316 SS316L
12
手轮
20# A105 SS304 SS304L SS316 SS316L
主要外形尺寸
公称通径
DN
M1
M2
L
H
H1
D0
DN5
G1/2
M20X1.5
70
93
68
?63
