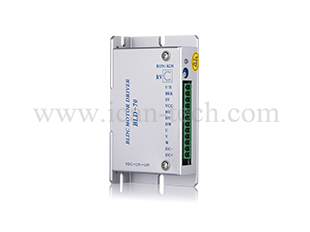

BLD-70无刷电机驱动器产品特点
BLD-70无刷电机驱动器参数规格
电气参数
BLD-70
最小值
典型值
最大值
单位
输入电压
12
24
30
VDC
输出电流
-
-
3
A
适用电机转速
0
3000
20000
RPM
-
5
-
V
霍尔驱动电流
-
20
-
mA
外接调速电位器
-
10
-
KΩ
环境参数
BLD-70 冷却方式
自然冷却或强制风冷
环境及参数
场合
尽量避免粉尘、油雾及腐蚀性气体
环境温度
－20℃—+40℃
最高工作温度
70℃
湿度
90% RH（无结露）
震动
5.9m/s2 Max
保存温度
0℃—+50℃
重量
约130克
BLD-70无刷电机驱动器电气连接
信号
端子
BLD-70内容
控制信号
F/R
悬空或高电平时电机正转，F/R 和COM 短接或低电平电机反转。
BRK
停止信号控制端 高电平或端口悬空电机缓慢停车，低电平或EN 和COM 短接电机运行。
SV
①外接输入调速电位器；②外部模拟电压输入；
VCC
外部电位器电源端口/霍尔电源正极
霍尔信号
HU
直流无刷电机霍尔信号HU
HV
HW
直流无刷电机霍尔信号HW
电机信号
U
直流无刷电机U相
V
直流无刷电机V相
W
直流无刷电机W相
电源连接
DC-
直流电源输入负极/霍尔电源负极
DC+
直流电源输入正极。（电压范围：DC12-30V）
BLD-70无刷电机驱动器功能选择设定
刹车设定
刹车功能出厂设定时将BRK端和DC-端相连。在电机运行时，通过连接或断开BRK端和DC-端的连接线可控制电机的运行和停止。
正反转设定
正反转切换功能出厂设定是F/R与DC-断开。当接通电源时，通过调节电位器，驱动器BLD-70便能带动电机顺时针运转。通过在F/R与DC-之间接入开关或PLC等控制其通断，即可实现电机的正反转运行切换。
BLD-70无刷电机驱动器--机械尺寸
◆内置电位器RV调速调速控制
◆PWM调速控制
◆体积小巧，便于安装
◆外接电位器调速控制
◆外部模拟信号调速
◆拥有过温、过流等报警保护功能
类别
霍尔信号电压
直流无刷电机霍尔信号HV
当连接BRK端和DC-端的连接线时，电机运行。
当断开BRK和DC-端的连接线时，电机停止运转。
当断开F/R端和DC-端的连接线时，电机顺时针运转。>/span>
当连接F/R端和DC-端的连接线时，电机逆时针运转。
04
09
