H1000气动活塞式调节阀是由ZSA(B)型弹簧活塞式执行机构和精小型单座(套筒、笼式)阀体组成，结构比ZJSP、ZJSM更轻小.推力更大，但灵敏度稍差。气动活塞式调节阀阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。气动活塞式调节阀应用于要求噪音低，工作压差大或安装位置受限制及要求响应速度快的工业经营过程自控系统中。
阀体形式
精小型直通铸造球型阀
公称通径
DN25～200mm
公称压力
PN 1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式
单座柱塞型、笼式导向型、套筒平衡式阀芯
流量特性
线性、等百分比
执行器型式
ZSA/B、ZSN型气动活塞式执行机构
执行器型号
ZS-2P
ZS-3P
ZS-4P
ZS-5P
ZS-6P
气缸直径(mm)
125
160
200
250
320
行程(mm)
10、16
16、25
25、40
50、60
60、100
弹簧范围(KPa)
气关式：40～200，气关式80～240，100～200，200～350，350～500
供气压力(MPa)
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
一气动活塞式调节阀 产品概述
二气动活塞式调节阀 主要技术参数
● 阀体
三气动活塞式调节阀 阀内件
四气动活塞式调节阀 执行机构及附件、作用形式
气关按上限+下限+0.05
05
28
2024

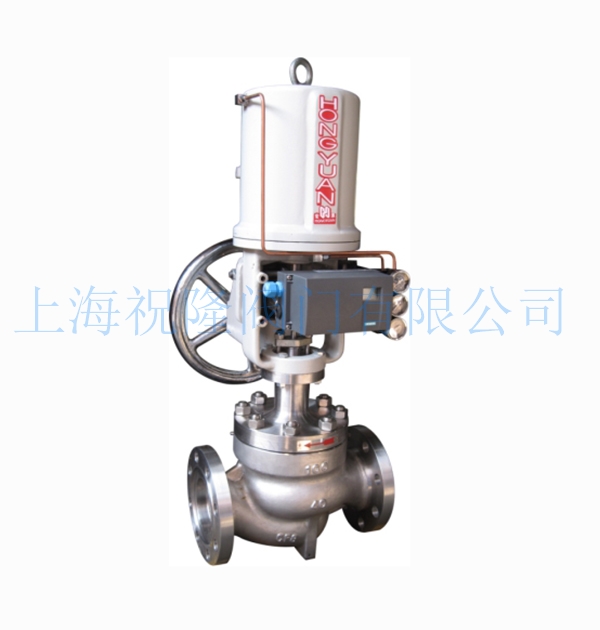

H1000型气动活塞式调节阀 气动调节阀厂家
