通用型消防气体顶压给水设备/消防气体顶压供水设备//气体顶压消防给水设备/气体顶压设备

认证单元  D8/30-18-BY(主型)内含D8/15-9-BY D6/20-12-BY D6/10-6-BY  证书编号2016081811002314

通用型消防气体顶压给水设备/消防气体顶压供水设备//气体顶压消防给水设备/气体顶压设备运行及工作原理:

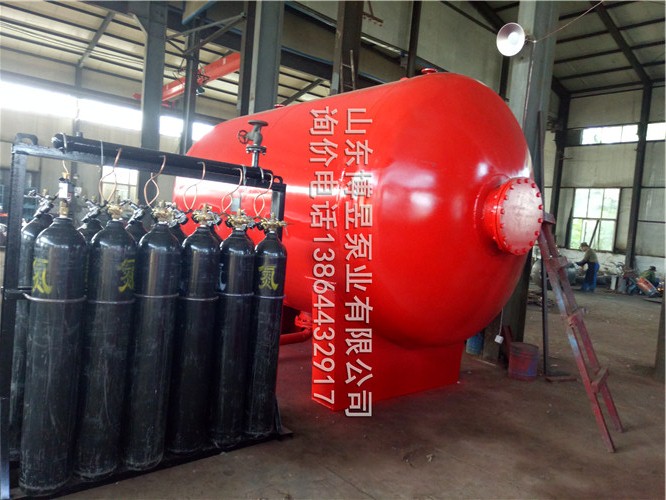

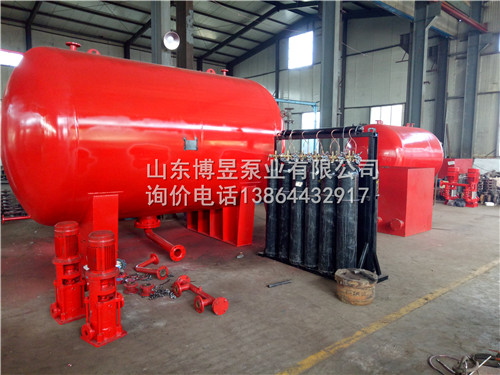

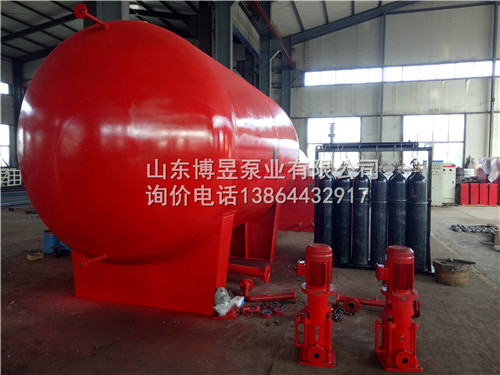

1、通用型消防气体顶压给水设备组成：压力罐、稳压泵系统、汽瓶系统、汽泵、及控制系统。

2、  稳压泵系统启动与运行：启动前首先向压力罐及系统里充水，充到一定程度后，启动稳压泵继续向系统打水，直至把稳压罐内的水位提高到设定的水位上限即M1时，稳压泵（两台一备一用）自动停止，这时如果压力处在系统设定的压力下限P2（P1为系统压力上限， P2为系统压力下限）以下时，汽泵自动向罐内补气直到压力达到设定的稳压系统压力上限P1时汽泵停止。这是一个稳压周期的完成，此时整个消防系统处在稳压状态。当系统内泄漏压力下降到P2时，磁翻板液位计检测到罐内水位如果下降了，当水位降至设定的水位下限M2时，稳压泵系统自动启动，向系统内补水，补到系统设定的水位上限时M1，水泵停止。（如果在补水的过程中罐内压力过高，即高于设定的稳压系统压力上限，这时罐顶的电磁阀D2自动打开泄压，以保障水能补到设定的水位），如果此时系统压力低于系统设定的压力下限时，这时汽泵自动启动向罐内补气, 一直补到系统设定的压力上限P1时汽泵停止，如此反复运行以保证稳压系统处在设定的水位（M1---M2）及压力（P1---P2）范围内，达到稳压的目的。
