一、前言：
1. 本说明书中对设备安装、调试和运行的描述，适用于规格表中所有设备，请在安装调试、运行前仔细阅读本说明，并妥善保管，以便日后参考。
2. 本说明书编写依据为GBT 9969-2008《工业产品使用说明书 总则》
二、概述：
1. 凝结水过滤器采用优质的SUS304或SUS316L不锈钢制造，内外表面抛光，配套的过滤元采用钛合金材料制作，具有孔隙率高、过滤阻力小、耐高温、耐腐蚀使用寿命长等优点。整机具有体积小、重量轻、使用方便、过滤面积大、使用寿命长、过滤速度快、无污染、热稳定性和化学稳定性好，适合各种介质的液体过滤。产品广泛应用于食品、烟草、饮料、制药、化工等行业。
2. 产品特点
2.1 耐腐蚀性能好，可在强酸强碱中过滤;
2.2 过滤效率高达95—99.9%;
2.3 工作压差低: 初始额定工作压力为0.03Mpa ;
2.4 最高可耐为230℃;
2.5 使用寿命长，易于反洗,可反复再生;
3. 应用领域
3.1 石油化工等领域循环水过滤净化;
3.2高温、高压介质的精密过滤与分离;
3.3 强酸、强碱、强氧化剂的过滤;
4. 主要技术参数
4.1 过滤精度：0.22μm —50μm;
4.2 过滤效率：≥ 98%;
4.5 工作压力：≤0.5Mpa;
4.6 工作温度：≤230℃;
5. 规格型号表：
型号
流量
T/h
罐体尺寸 Φ×h
管道接口 DN
占用空间
长×宽×高
（mm）
重量Kg
预处理罐
过滤罐
进水
出水
排污
排气
自重
运行
QC-CT1D
1
219×1000
219×1500
20
20
20
15
1500×900×1600
147
260
QC-CT2D
2
219×1000
219×1500
32
32
32
15
1500×900×1600
195
328
QC-CT3D
3
219×1000
273×1500
32
32
32
15
1500×900×1600
255
433
QC-CT5D
5
273×1200
325×1500
40
40
40
15
1650×1000×1700
324
574
QC-CT8D
8
273×1200
426×1500
40
40
40
15
1800×1100×1800
534
980
QC-CT10D
10
325×1500
480×1700
50
50
50
15
2000×1200×1800
651
1190
QC-CT15D
15
426×1500
530×1700
65
65
65
15
2200×1300×1980
837
1540
QC-CT20D
20
530×1500
630×1900
80
65
65
15
2400×1500×2000
1110
2110
QC-CT30D
30
530×1500
630×1900
80
80
80
15
2400×1500×2000
1200
2200
QC-CT40D
40
630×1500
820×1900
100
100
100
15
3000×1700×2000
2112
3900
QC-CT50D
50
630×1500
920×1900
100
100
100
15
3200×1800×2000
2532
4700
5.1型号的组成及其代表意义：
三、工作原理与结构特征：
6. 工作原理：
7. 结构特征：
7.1结构紧凑：设备采用撬装设计，所有部件安装在撬架上，并通过管阀连接，设备运抵现场，只需接通电源和进、出、排污管路即可调试运行;安装、使用、维护方便，操作灵活，占用空间小，对地面压力均衡，并具有减振消噪功能。
7.2多罐并联：过滤部分为多个过滤罐并联运行，单罐处理量为标定流量，处理量总和大于标定流量，能有效化解冲击负荷，流速不影响过滤效果;多个过滤罐轮流反洗，出水质量稳定;
7.3滤元耐用：滤元采用钛合金材质，经激光打孔而成。耐高温、耐酸碱，承压性能好，强度高，易反洗，再生后可长期使用;滤元形状及空隙分布可根据过滤对象做针对性设计。
7.4 材料甄选：过滤器壳体、管道、阀门均选用SS304不锈钢材质，耐化学腐蚀性能强，使用寿命长，为降低成本，撬架为碳钢结构;
7.5 易于操作：选用西门子s7-200系统控制，控制面板设有“自动/手动”转换旋钮，人机界面和谐友善;可通过压差、时间或强制启动滤元反洗程序。
7.6 安全运行：具有水质在线检测和故障检测报警功能，在应急状态下启动自动泄水和旁通装置。
四、设备运行说明：
8.1检查电控系统：检查电源电压是否正常，接地是否可靠，所有接头是否牢固，连接线缆无破损，线槽桥架是否完好，然后合闸通电，检查仪表仪器指示是否正常。
8.2 检查管阀系统：将控制面板上转换开关扭动到“手动”位置，关闭出水阀、排污阀，打开进水阀，检查管路连接是否存在跑冒滴漏现象;
8.3 清洗安装垃圾：打开进水阀、排污阀，关闭出水阀冲刷设备和管道内部存留杂物;
8.4 初运行：将控制面板上转换开关扭动到“自动”位置，所有阀门自动回位，打开设备进出水口手动阀门，设备进入自动运行状态;
8.5 正常运行：根据水质情况修正排污时长和排污周期，使设备始终处于最佳运行状态;
8.6 反洗：根据设定的时间或压差启动反洗程序，两者互补，连续两次反洗后仍不能降低压差，则声光提醒清洗再生滤元;
8.7 滤元清洗再生方法：
8.7.1 对于新使用的滤芯，一般采用清水反冲，气体反吹的方法来 进行清洗，即用稍大于工作压力(如;0.3mPa)的清水反方 向注水清洗。反冲时间约为1-3分钟即可;
8.7.2 对于多次反冲洗后，过滤效果不明显回升的时候，可用5%以下的盐酸溶液，或8%以下的硫酸溶液，或10%以下的NaoH溶液在常温下浸泡，再用清水洗净。具体选择用酸洗或碱洗，应视过滤液中杂质容易溶于酸或碱来选择。

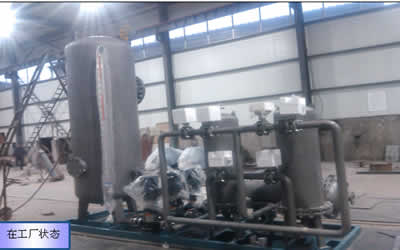

产品照片：
产品外形图：
凝结水由进水管进入预处理罐，罐内设有催化氧化和磁聚合单元，在催化剂作用下二价铁离子得以完全氧化的，并在磁场作用下粒径变大至微米级;经过预处理的凝结水经由进水总管分别进入多个过滤罐，“长大”后的氧化铁颗粒及其他杂质被滤元拦截，滤元在使用一段时间以后,将产生一定程度的堵塞，表现为流量减少，过滤前端压力增高，如：从0.22mPa以下升高到0.3mPa以上，这时控制系统将对每个过滤罐单独轮流反洗，反洗过程连续供水不停机。
