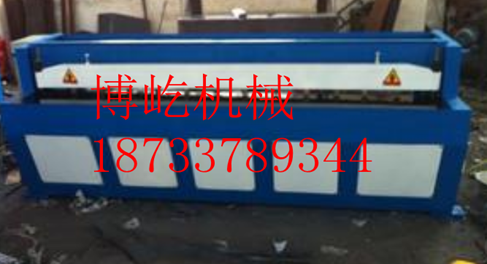

2米电动剪板机

详询：187-337-89344,韩经理。河北省泊头市开发区电动剪板机，脚踏剪板机，液压剪板机，简易剪板机，小型剪板机,节能剪板机，新型剪板机剪板机工作原理及构造

剪板机常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。

1．剪扳机工作原理

剪板机工作原理，上刀片1固定在刀架2上，下刀片3固定在下床面4上，床面上安装有托球5，以便于板料6的送进移动，后挡料板7用于板料定位，位置由调位销8进行调节。液压压料筒9用于压紧板料，以防止板料在剪切时翻转。棚板10是安全装置，以防止发生工伤事故。

1)调整前挡板

把后挡板靠紧下刀口，再把样板靠紧后挡板，将前挡板靠紧样板并固定。松开后挡板，去掉样板，装上板料，进行剪切。

(2)调整后挡板

将样板托平对齐下刀口，再把后挡板靠紧样板并固定，去掉样板，再装上板料进行剪切。

(3)调整角挡板

先将样板放在台面上对齐下刀口，调整角挡板并固定，再根据样板调整后挡板，剪切过程中同时利用角挡板和后挡板以定位。

2．剪扳机的构造

(1)龙门剪板机

龙门剪板机是应用较多的剪板机，由于剪板机机架没有喉口，所以只能剪切长度(或宽度)比刀片长度短的板材。龙门剪板机刀片的倾斜角小，刚性大，压板力大，每分钟行程次数多，能进行精密剪切。横梁由两块下墙板通过横梁连杆和固定轴连接。墙板上安装有7个辊轮轴，每个轴上均有与上横梁辊轮轴上齿轮相啮合的齿轮。减速齿轮和轴安装在下横梁的下部，通过6个传动齿轮与下辊轮轴上的7个齿轮相啮合。下横梁用螺栓固定在机架中部。
