宜阳双吸泵 |双吸泵厂家|250S14双  250S14双吸  12SH6双吸泵  12SH-9双吸

当前位置: 首页> 机械及行业设备> > 气动泵
来源:[河北壹宽泵业有限公司]
联系人:李先生
手机:13403323100
电话:0312-3429567
传真:0312-3429567
QQ:672366263
Email:672366263@qq.com
地址:河北省保定市安国市石佛镇路景村2区4街9排224号
品牌:壹宽泵业
价格:面议 元/
供应地:河北省保定市
产品型号:MR1223

{精}的入口配管原则

{精}的入口配管有原则:

1 当入口管沿着与泵轴线方向水平引入并拐弯进入入口,则需要有数倍于管道直径的直管段长度

2 当入口管沿着与泵轴线垂直方向水平引入并拐弯进入入口,则无直管段长度的要求                      对于{精},为了避免双向吸入水平离心泵的汽蚀,双吸入管要对称布置,以保证两边流量分配均匀。垂直管道通过弯头直接连接,但泵的轴线一定要垂直于弯头所在的平面。此时,进口配管要求尽量短,弯头接异径管,再接进口法兰。在其它条件下,泵进口前应有不小于3倍管径的直管段。


{精}的吸程最高能达到多少米?

{精}允许吸上真空高度Hs是指泵入口处压力p1可允许达到的真空度。

 {精} 而实际的允许吸上真空高度Hs值并不是根据式计算的值,而是由泵制造厂家实验测定的值,此值附于泵样本中供用户查用。位应注意的是泵样本中给出的Hs值是用清水为工作介质,操作条件为20℃及及压力为1.013×105Pa时的值,当操作条件及工作介质不同时,需进行换算。

  (1) 输送清水,但操作条件与实验条件不同,可依下式换算

  Hs1=Hs+(Ha-10.33) - (Hυ-0.24)

  (2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时,需进行两步换算:1依上式将由泵样本中查出的Hs1;2步依下式将Hs1换算成H??s

  2 汽蚀余量Δh

  对于油泵,计算安装高度时用汽蚀余量Δh来计算,即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。用汽蚀余量Δh由油泵样本中查取,其值也用20℃清水测定。若输送其它液体,亦需进行校正,详查有关书籍。

吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)

标准大气压能压管路真空高度10.33米。

例如:某泵必需汽蚀余量为4.0米,求吸程Δh?

解:Δh=10.33-4.0-0.5=5.83米

  {精}从安全角度考虑,泵的实际安装高度值应小于计算值。当计算之Hg为负值时,说明泵的吸入口位置应在贮槽液面之下。

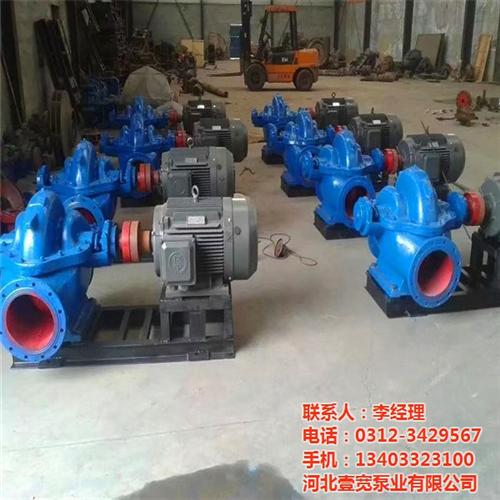

{精}作为离心泵的一种重要形式,因其具有扬程高、流量大等特点,在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成,从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作,在同样的叶轮外径下流量可增大一倍;泵壳水平中开,检查和维修方便,同时,双吸泵进出口在同一方向上且垂直于泵轴,利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称,没有轴向力,运行较平稳。

电话咨询获取底价
