流量控制阀主要包括节流阀、调速阀、溢流节流阀和分流集流阀等。此阀一般水平安装。 产品特点 流量控制阀又称400X流量控制阀,是一种采用高精度先导方式控制流量的多功能阀门。 1、一改常规节流阀使用孔板或纯机械的减小流域面积的原理,利用相关导阀,最da限度地减小能量在节流过程中的损失 2、控制灵敏度高,安全可靠,调试简便,使用寿命长。 流量控制阀可在没有外接电源的情况下,自动实现系统的流量平衡。是通过保持孔板(固定孔径)前后压差一定而实现流量限定的,因此,也可称定流量阀。 定流量阀作用对象是流量,能够锁定流经阀门的水量,而不是针对阻力的平衡。他能够解决系统的动态失调问题:为了保持单台制冷机、锅炉、冷却塔、换热器这些设备的高效率运行,就需要控制这些设备流量固定于额定值;从系统末端来看,为了避免动态调节的相互影响,也需要在末端装置或分支处限制流量。 在设计中应注意的问题,流量控制阀的缺点是在于阀门有较小工作差的要求,一般产品要求 蕞小工作压差20KPa,如果安装在最不利回路上,势必要求循环水泵多增加2米水柱的工作扬程,所以应采取近端安装,远端不安的方法。用户离热源距离大于供热半径的80%时就不要安装这种流量控制阀。
缓闭消声止回阀工作原理
缓闭消声止回阀内部有两个水腔组成,膜片下水腔的截流口为过水通道,(截流口开启最da面积接近管径面积),膜片上水腔为压力调节室,当水泵停止工作时,由于阀瓣的自重和上水腔的压力使截流口迅速关闭90%,剩余10%利用导管把阀后压力传到上水腔,随着上水腔压力的增加,使截流口缓慢的关闭剩余10%,所以缓闭消声止回阀起到缓闭消声的作用。缓闭消声止回阀在使用时针阀逆时针旋转2圈半,控制阀开启1/2圈即可开启,如发现水锤现象,可微调关小控制阀,逆时针微调开大针阀,使水锤现象消除。

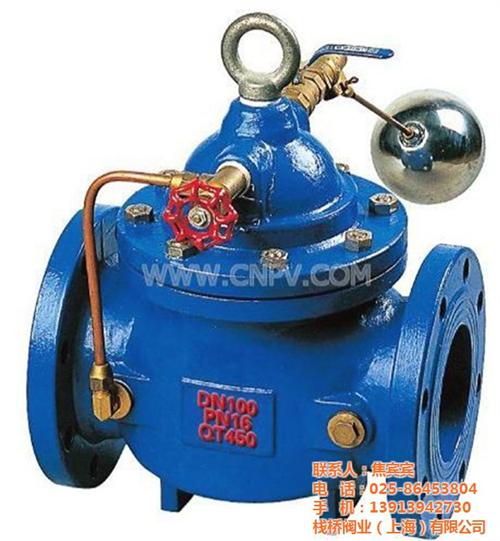

液压水位控制阀具有自动开启关阀管路以控制水位的功能,适用于工矿企业、民用建筑中各种水塔(池)自动供水系统,并可作常压锅炉循环供水控制阀,阀体积小、安装简便,启用灵敏度高,水头损失小无水锤现象,由小浮球控制能大大提高水塔利用率,对于新建水塔由于浮球体积减小而使水塔上部留给浮球自由浮动所需高度减小降低水塔造介,克服老式杆浮球阀体积大、易损坏、工作压力低、大量溢水等弊病、是新建水塔及更换老式浮球阀比较合适的。
