山东电动软密封对夹蝶阀阀体参数：

公称压力　PN1.0、PN1.6

连接方式　对夹式

阀体材质　铸铁、WCB、SS304、SS316、SS316L

球芯材质　铸铁、WCB、SS304、SS316、SS316L

密封材料　NBR、EPDM、PTFE

工作温度　T7：-10℃~+60℃（Y）T8：-20℃~+80℃（NBR）T9：-20℃~+120℃（EPDM）

T95：-40℃~+150℃（PTFE）

山东电动软密封对夹蝶阀标准规范：

设计标准　GB12238-89

法兰标准　GB9113、GB9115、GB4216、GB/T17241.6-1998

结构长度　GB/T15188.2-94

检测与试验　GB/T13927-1992　 PDA-4.jpg

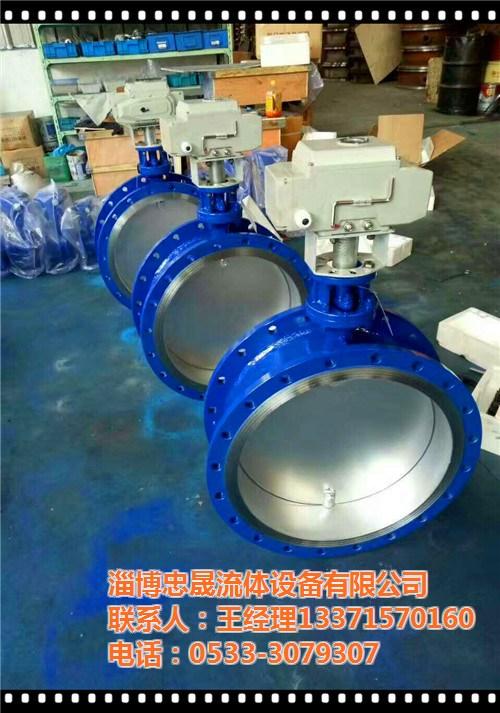

一、电动法兰蝶阀 概述

电动法兰蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此电动法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

二、电动法兰蝶阀　特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均的密封性；

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；

6、耐高温、耐低温、耐腐蚀性。

三、电动法兰蝶阀 结构特点

①体积小、重量轻、操作轻巧、便于安装、维修。

②密封性能可靠、零泄漏,使用寿命长。

③流量特性趋于直线,调节性能。

④结构简单,开关迅速,90°旋转启闭。

⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

⑦更换零件衬里材质可适用于各种介质。

四、电动法兰蝶阀 执行机构

1.功能强劲：智能型、调节型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和定位。

电动蝶阀的电动执行机构可以分为开关型和调节型，开关型电动蝶阀就是起到开关的作用；而调节型电动蝶阀就是起到调节流量的作用，可以将流量调节到千分度，也是价格比较高的一种阀门。电动蝶阀不仅在石油、煤气、化工、水处

理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

三、

阀门作为安装在管道里的一种装置，如果去实地检查其开关状态似乎不是很切

合实际，于是便有了反馈信号的存在。

电动蝶阀放置时，应保证电动装置不受挤压和接线端子受破坏，并防止接触腐蚀物质。搬运时应小心轻放，以免损坏电气元

件和机械零件。
