MR7两相步进驱动器参数规格
MR7电气参数
MR7
最小值
典型值
最大值
单位
驱动电流
2.4
-
7.2
A
输入电源电压
AC18V
AC50V
AV60V
V
输入信号电压
3.3
5
24
VDC
-
-
200K
Hz
输入脉冲宽度
250
-
5E+8
ns
MR7两相步进驱动器功能选择设定
MR7电流设定
驱动器峰值输出电流由SW1、SW2、SW3进行设定。一般情况下，峰值输出电流设定为电机的额定电流。在发热的要求较高的场合，请尽可能地把峰值输出电流设为最小值，并开始自动半流。在力矩要求 比较高的场合，请将峰值输出电流设定为较大值，但不建议超过电机的额定电流。
峰值
SW1
SW2
SW3
2.4A
off
off
off
3.1A
on
off
off
3.8A
off
on
off
4.5A
on
on
off
5.1A
off
off
on
5.8A
on
off
on
6.4A
off
on
on
7.2A
on
on
on
MR7细分设定
细分由SW5、SW6、SW7、SW8电位器进行设定，一共可以设定16种细分。
细分倍数
脉冲数/圈
SW5
SW6
SW7
SW8
1
200
on
on
on
on
2
400
off
on
on
on
4
800
on
off
on
on
8
1600
off
off
on
on
16
3200
on
on
off
on
32
6400
off
on
off
on
64
12800
on
off
off
on
128
25600
off
off
off
on
5
1000
on
on
on
off
10
2000
off
on
on
off
20
4000
on
off
on
off
25
5000
off
off
on
off
40
8000
on
on
off
off
50
10000
off
on
off
off
100
20000
on
off
off
off
125
25000
off
off
off
off
电机匹配设定选择
电机参数设定由SW11、SW12电位器进行设定。匹配各种尺寸的电机进行设定，更好地发挥电机性能，从而达到更快的响应速度，低速静音和更小的振动。.当步进电机为大力矩大电感时，SW12=OFF，SW11=OFF（出厂默认） 当步进电机为小力矩小电感时，SW12=ON ，SW11=ON （注意：请根据实际电机匹配测试情况选择最佳效果的档位）
MR7单双脉冲设定
SW9拨码开关设定单双脉冲模式 OFF=脉冲+方向模式，ON=双脉冲模式，产品出厂默认为脉冲+方向模式
注意：进行单/双脉冲切换时需要关闭电源重新上电才能生效。
MR7自测试设定
开启自测试功能，步进电机将做正反转一周的功能，然后返回初始位置。通过自测试检测可确认驱动器功率部分是否正常，电机接线是否可靠。（注意：自测试条件下不接受外部脉冲信号）
通过SW10拨码开关进行设定：OFF=关闭，ON=自测开启。产品出厂默认为测试关闭
MR7两相步进驱动器机械尺寸
类别
输入脉冲频率
03
29
2018

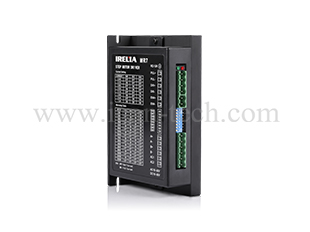

MR7两相步进驱动器
