滚花刀的装夹装置。两种设计的滚花刀装置方式相同，只是支承架与机床的连接部分有所区别。在支承架上加工一孔，在加工部位对面横向过孔中心线铣槽与通孔：槽宽与滚花刀柄等宽，深与刀柄等高，靠近槽接孔处下边齐槽根部垂直铣一窄细槽，便于滚花挤出的细微铁屑流出，防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住，由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢经过导向套后被滚花，紧接着被高速铣削，实现两道工序一次完成。导向套用工具钢调质加工而成，其上铣一开口，长与支架端面平。导向套定位销孔、装配螺钉与支架配作，要确保开口正对槽中心线。

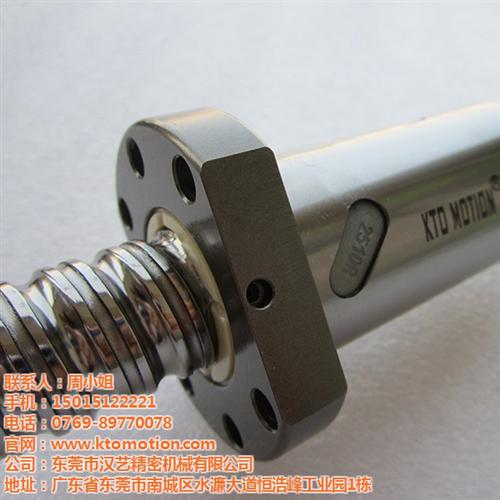

外循环：外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。如图2-3所示，外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式端盖式；插管式；螺旋槽式。端盖式，在螺母上加工一纵向孔，作为滚珠的回程通道，螺母两端的盖板上开有滚珠的回程口，滚珠由此进入回程管，形成循环。插管式，它用弯管作为返回管道，这种结构工艺性好，但是由于管道突出螺母体外，径向尺寸较大。螺旋槽式，它是在螺母外圆上铣出螺旋槽，槽的两端钻出通孔并与螺纹滚道相切，形成返回通道，这种结构比插管式结构径向尺寸小，但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚道的平稳性。

通常采用毛毡圈对螺母副进行密封，毛毡圈的厚度为螺距的2～3倍，而且内孔做成螺纹的形状，使之紧密地包住丝杠，并装入螺母或套筒两端的槽孔内。密封圈除了采用柔软的毛毡之外，还可以采用耐油橡胶或尼龙材料。由于密封圈和丝杠直接接触，因此防尘效果较好，但也增加了滚珠丝杠螺母副的摩擦阻力矩。为了避免这种摩擦阻力矩，可以采用由较硬塑料制成的非接触式迷宫密封圈，内孔做成与丝杠螺纹滚道相反的形状，并留有一定的间隙。
