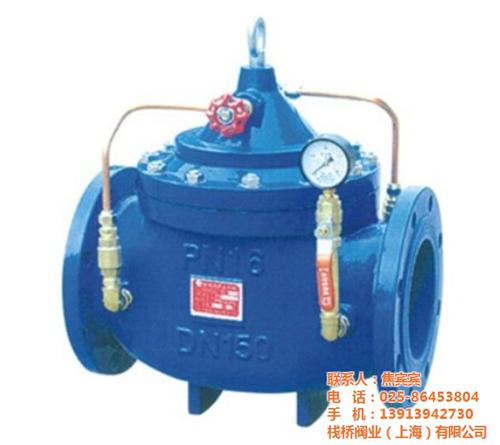

在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。由于水利控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水（含消防）系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。水力控制阀是一种液位自动控制阀门，利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭，从而达到设定{HotTag}液位控制的阀门。遥控浮球组应由以下组件组成（ 沿水流方向）A、控制阀（闸阀或蝶阀）；B、过滤器；C、遥控浮球阀。注：A、如介质较为洁净时，可用主阀导管系统内微型过滤器代替管道过滤器。B、安装现场，应有拆卸过滤器的空间。当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作；滤网孔口水流总面积应为管道截面积的1.5~2倍，孔数应为20~60目。B、应便于清污。

压差控制阀的选用       1、压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等。       2、对变流量水系统，在其中某两点要求压差恒定的位置，安装压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的。       3、在动态控制的管网系统中，如末端为变流量系统，应设置压差控制阀，以保证被控系统始终在额定压差下正常工作。       4、变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装压差控制阀可使被控环路供、回水管之间的压差保持恒定。      5、应按照通过流量和工作压差范围来选择压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格。      6、室内暖供为两管系统的计量收费系统，热力入口应设压差控制阀。两端压差不宜大于100kPa，不应小于8kPa。      7、如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节。      8、通常压差控制阀没有关断功能，需另增设关断阀门。      9、要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器

流量控制阀

选型

可根据管道等径选用。

可根据蕞大流量和阀门的流量范围选用。

技术参数

介质温度：0-150℃；

工作温度：150℃；

工作压力：1.6MPa；

工作压差：20-600KPa；

流量精度：5%。

材质寿命

阀体—优质灰铸铁

内件—黄铜、不锈钢

膜片—三元乙丙

弹簧—不锈钢

寿命—十年以上

工作原理

数显流量控制阀其结构是由自动阀芯，手动阀芯及显示器部分组成。显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。它的工作是极其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯就会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。
