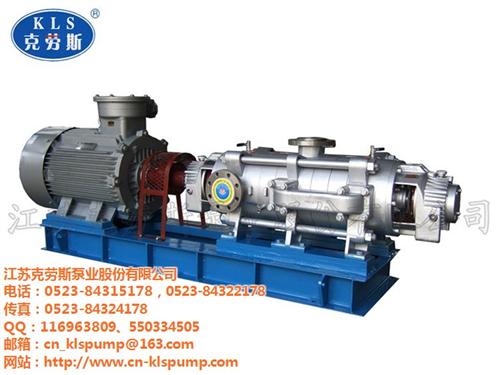

多级离心泵结构：

主要由：低压吸入段（进料管、进料室）；泵体（蜗壳、导翼、防磨环）；高压输出端（泵头）；平衡装置（平衡管、平衡板、平衡盘）；密封装置（填料密封、机械密封）；泵轴（轴间套、叶轮、定位键、轴承）组成。

辅助装置：支架、机座、 联轴器、电机、过滤器等。

故障判断与排除

现象：启泵后泵压下降泵不上量。

主要原因：

①放空不彻底、泵内有空气；

②过滤器或进油管线堵塞（油流不畅）、初级叶轮进口堵塞；

③油温过低或过高；.

④大罐或缓冲罐液位（压力）太低；

⑤平衡装置磨损严重（平衡管堵塞或由于操作不当引起）；

⑥ 离心泵低压端密封不严、漏失导致泵内进空气。

处理方法：

①重新放空至液体自然从输出端放空阀流出为止；

②清洗过滤器或检查进油管线通径；

③控制输油温度在450C~500C之间为最宜；

④检查输油大罐、缓冲罐液位、压力；

⑤检查平衡装置 （必要时可打开检查）；

⑥检查更换离心泵低压端密封或调整压帽螺丝。

GNF系列单螺杆泵扬程：H≥45m流量：Q=1.5-20m3/h

概   述

GNF系列单螺旋杆浓浆泵属于容积泵。它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。其工作原理是：当电动机转动时，带动螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套表面滚动，于是形成泵的密封腔室，螺杆每转一周，密封中的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形式从一个密封腔压至另一个密封腔，最终挤出泵体。

螺杆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠，使用维修方便，出液连续均匀，压力稳定等优点。我公司生产的单螺泵凡接触物料的金属零件，均选用优质不锈耐酸钢制作、衬套采用wu毒无味的橡胶，工作温度可达120℃。因而它具有防腐、耐酸、耐油等优点，最适用于输送各种粘度的食品浆料。此外，在化工、石油和污水处理等生产过程中可用于输送浓度1-1000000厘泊，不含有固体颗粒或胶块的溶液，浆、悬浮液、胶液等。

江苏克劳斯泵业股份有限公司，集设计、生产为一体，实力雄厚，是专业生产多级泵的大型股份企业，拥有成熟的技术，精湛的工艺。

减少管路附件

      管路附件的局部阻力系数很大，引起较大的水头损失，运行时必须消耗大量能量。因此，应尽量减少不必要内管路附件。

　　底 阀在管路附件中阻力系数大，应取消而代之以其它充水设备和断流设施。据有关资料介绍，底阀的能量损失占水管总能量损失的50％～70％，占进、出水管总 能量损失的10％～50％。泵站扬程越低，底阀能量损失所占的比重则越大。另外，底阀的存在也给运行管理带来许多麻烦，因此，很早就有人提出取消底阀。现 已有部分泵站取消了底阀，改用真空泵充水，取得了较好的节能效果。但在小型抽水装置中，底阀仍然普遍存在，这也是其装置效率较低的原因之一。

　　为了减少管路进出口的水头损失，可在管路进口加喇叭口。对于斜装管路，可在进口装平削管或特别喇叭管，在管路出口采用扩散管，节能效果显着。
