组角机

注意：本机工作压力为10mpa，在出厂前已调好，非技术人员请不要调动压力阀，以免出现异常，造成无谓损失。

将面板上的联动开关置“联动”，将控制面板上的时间继电器调整到一定时间，定位延时调为2s-3s，退刀延时调为3s-4s。

工件安装与调整

将装好角码的型材置于辅助前方，45度接缝处的外角点对准前面90度角的顶端。按型材高度调整主定位块高度，使之与型材相适应。组角刀具的高度与型材连接的角码高度相适应，当型材内侧凸筋特殊时应更换主定位块，使之能深入到筋间空腔内，不至于顶到筋上，因此主定位块设计成活连接，以便用户自行按型材配做各种定位块。

压入点K的位置和压入深度的调整

角连接是否牢固可靠，很大程度上取决于压入点K的位置与压入深度H的调整。

理论上K点应位于角码凹槽外侧斜边的延长线上，具体实践方法为直接将角码置于支撑和触角之间，并在角码内侧加垫片，垫片厚度等于型材的壁厚A，直接按角码凹槽外侧斜边对刀。

理论上冲铆深度以冲头冲压型材外壁，并将这部分材料压在角码凹槽底部，刚好顶在凹槽斜边上为宜。

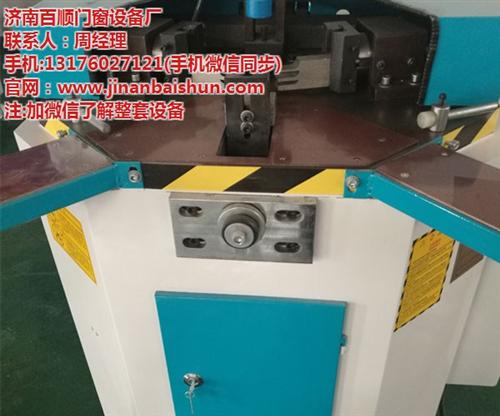

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接。

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接

　济南百顺门窗设备专业生产组角机 本机由机体、工作台、定位油缸、辅助、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。

　　　　3.2工作原理

　　　　由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接

想买个做断桥铝合金门窗的组角机，谁能给推荐一下，质量好的才行啊

告诉你个小秘密，一般人我不告诉他：买组角机还是要找组角机生产厂家——济南百顺门窗设备厂，百顺的门窗设备顶呱呱的！

正常工作油温为20℃-50℃,油温过高时，需要采取冷却措施或停泵，待油液充分冷却后才能正常工作。油温过低时，不允许直接工作，需采取加温措施，可通过外加温或低压运转来提升油温。

　　　应

3故障及排除方法
