数控铣床

　　按主轴位置分类一、立式数控铣床：立式数控铣床主轴轴线垂直于水平面，是数控铣床主轴轴线垂直于水平面，是数控铣床中常见的一种布局形式，应用范围广泛。从机床数控系统控制的坐标数量来看，目前2坐标数控立铣仍占大多数；一般可进行3坐标联动加工，但也有部分机床只能进行3个坐标中的任意两个坐标联动加工（常称为2.5坐标加工）。此外还有机床主轴可以绕X、Y、Z坐标轴中的其中一个或两个轴做数控摆角运动的4坐标和5坐标数控立铣。　　二、龙门式数控铣床；数控龙门铣床主轴可以在龙门架的横向与垂直导轨上运动，龙门架则沿床身做纵向动运动。大型数控铣床，要考虑到扩大行程、缩小占地面积等技术上的问题，往往采用龙门架移动式。　　三、卧式数控铣床；卧式数控铣床与普通卧式铣床相同，其主轴轴线平行于水平面，主要用于加工箱体类零件。为了扩大加工范围和扩充功能，卧式数控铣床通常采用增加数控转盘或万1能数控转盘来实现4、5坐标加工。这样，不但工件侧面上的连续回转轮廓可以加工出来，而且可以实现在一次安装中，通过转盘改变工位，进行“四面加工”。　　四、立卧两用数控铣床。立卧两用数控铣床的主轴方向可以更换，能达到在一台机床上既可以进行立式加工，又可以进行卧式加工，同时具备上述两类机床的功能，其使用范围更广，功能更全，选择加工对象的余地更大，给用户带来不少方便。　　立卧两用数控铣床靠手动或自动两种方式更换主轴方向。有些立卧两用数控铣床采用主轴头可以任意方向转换的万1能数控主轴头，使其可以加工出与水平面呈不同角度的工件表面，还可以在这类铣床的工作台上增设数控转盘，以实现对零件的“五面加工”。

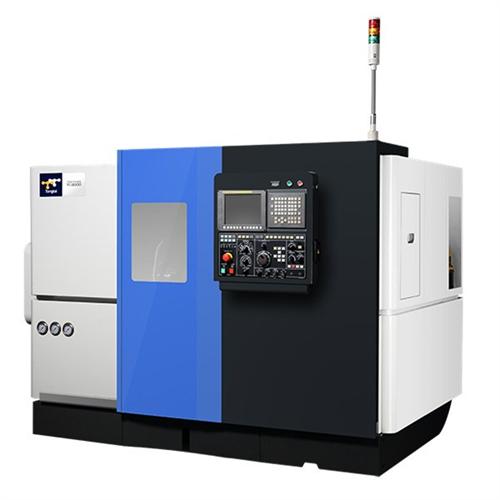

数控车床编程常用指令介绍

T功能

T功能指令用于选择加工所用刀具。

编程格式  T～

T后面通常有两位数表示所选择的刀具号码。但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。

例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。

T0300 表示取消刀具补偿。

 M功能

M00： 程序暂停，可用NC启动命令（CYCLE START）使程序继续运行；

M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；

M03：主轴顺时针旋转；

M04：主轴逆时针旋转；

M05：主轴旋转停止；

M08：冷却液开；

M09：冷却液关；

M30：程序停止，程序复位到起始位置。

数控车床编程常用指令介绍

圆弧插补指令G02、G03

圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动，用于加工圆弧轮廓。圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种。其指令格式如下：

顺时针圆弧插补的指令格式：G02 X(U)____Z(W)____I____K____F____；

G02 X(U)____Z(W)___R___ F____；

逆时针圆弧插补的指令格式：G03 X(U)____Z(W)____ I____K____F____；；

G03 X(U)____Z(W)___R___ F____；

使用圆弧插补指令，可以用绝1对坐标编程，也可以用相对坐标编程。绝1对坐标编程时，X、Z是圆弧终点坐标值；增量编程时，U、W是终点相对始点的距离。圆心位置的指定可以用R，也可以用I、K，R为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度。

当用半径R来指定圆心位置时，由于在同一半径R的情况下，从圆弧的起点到终点有两种圆弧的可能性，大于180°和小于180°两个圆弧。为区分起见，特规定圆心角α≤180°时，用“+R”表示；α>180°时，用“-R”。注意：R编程只适于非整圆的圆弧插补的情况，不适于整圆加工。例如，图3-13中所示的圆弧从起点到终点为顺时针方向，其走刀指令可编写如下：

G02 X50.0 Z30.0 I25.0 F0.3；    绝1对坐标，直径编程，切削进给率0.3mm/r

G02 U20.0 W-20.0 I25.0 F0.3；  相对坐标，直径编程，切削进给率0.3mm/r

G02 X 50. 0 Z30.0 R25.0 F0.3；  绝2对坐标，直径编程，切削进给率0.3mm/r

G02 U20.0 W-20.0 R25.0 F0.3；  相对坐标，直径编程，切削进给率0.3mm/r
