泵总体结构型式

真空泵的泵体的布置结构决定了泵的总体结构。立式结构的进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵。卧式泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进气、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。

东莞捷诚精密机械设备有限公司是一家专业致力于进口真空泵及真空系统服务的专业性企业。

里其乐真空泵

1、干式真空泵：VLT10,VLT15,VLT25,VLT40，（VLT为里其乐真空泵以前的型号，现更名为VTN）.VTA60，VTA80，VTR100，VTR140，VTE3，VTE6，VTE8，VTE10

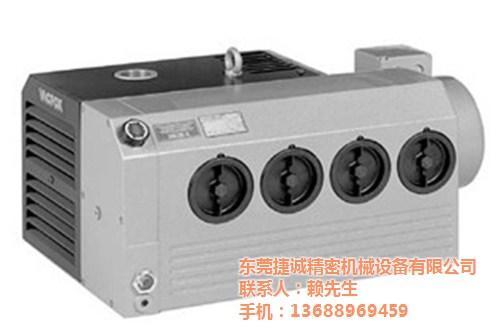

2、油式旋片真空泵：VCA25，VCA40，VCE25，VCE40，VCB20，VCB25，VGA4，VGA6 ，VGA10，VGA15，VGC4，VGC6， VGC10，VGC15，VGD10，VGD15，VC50，VC75，VC100，VC150VC200，VC300，VC202，VC303，VC400，VC500，VC700，VC1100，VC1300。

3、爪式真空泵：VLR60, VLR 100, VLR 150, VLR 250, VLR 300, VLR 400, VLR 500, VLR 1000。

4、螺杆式真空泵：VSI系列VSI100，VSI300，VSA系列

5、压力泵：DLR无油爪式压力泵DLR60，DLR100，DLR150，DLR250，DLR300，DLR400，DLR500，干式旋片压力泵DLT10，DLT15，DLT25，DLT40，DTN10，DTN15，DTN25，DTN40，DTA60，DTA80，DTR100，DTR140，DTB180，DTB250，DTB340，DTE3，DTE6，DTE8，DTE10。

6、真空压力复合泵，如无油爪式真空压力复合泵KLR110DVDV，无油爪式真空压力复合泵KLR80140，干式旋片真空压力复合泵KLTKTN。

7、风机：SAH、SAP、SKK、SMD、SMV侧流式真空风机，离心式真空风机

真空泵的转动方式

真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体结构不匀称，泵的重心偏向电动机和齿轮箱一侧。

 东莞捷诚精密机械设备有限公司位于广东东莞寮步，是一家专注于销售进口真空设备、真空泵配件及真空泵维修的专业性企业。
