振动盘

      电磁振动上供料器的工作过程,是由于电磁铁的吸引和支承弹簧的反向复位作用,使料槽产生高速高频(50---100次/秒),微幅(0.5---1mm)振动,使工件逐步向高处移动.当I=0时,料槽在支承弹簧作用下向右上方复位,工件依靠它与轨道的磨擦而随轨道向右上方运动,并逐步被加速.当I>0时,料槽在电磁铁的吸引下向左下方运动,工件由于惯性作用而脱离轨道,继续向右上方运动(滑移或跳跃),再经过光纤放大器的光电转换作用,经集成线路模拟转换至下一循环,周而复始,工件在轨道上作由低到高的运动.

振动盘的调整方法：

电磁铁与衔铁的间距,在不撞击的前提下越小越好.弹簧板的弹力必须合适,调节方法是反复改变数量和厚度,要有足够耐心.

调整振动盘的工作频率以及间隙就可实现顺利工作.振动电磁铁原理：利用了电磁铁产生交变磁场,振动部分是一个铁片悬浮在电磁铁前方,信号经过电磁铁的时候会使电磁铁 磁场变化,从而使铁片振动发声.

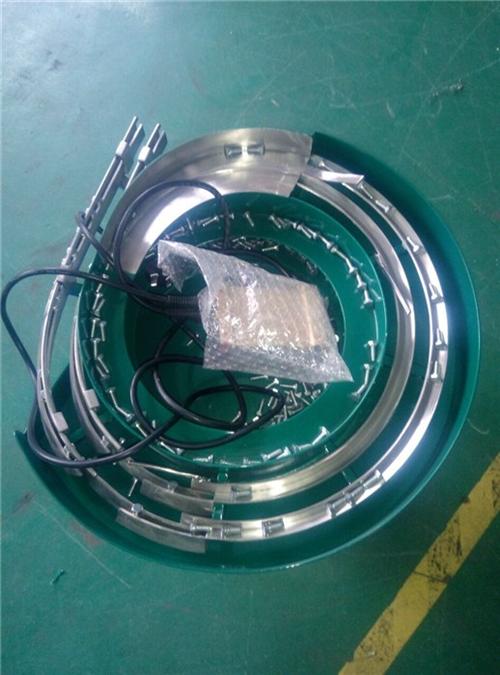

振动盘：

电机与减速机选用办法

用扭矩核算功率的公式

功率(w) = 扭矩(nm) * 角速度

角速度= 2Pi*转/秒

看到A4L的2.0T,核算了一下:

最-大扭矩(N·m)： 320

最-大扭矩转速(rpm)： 1500-3900

那么3900的时分的功率 = 320nm * 2 * 3.14 * 3900/60s=130624w =130kW
