第二章 多次切割变形问题处理方法

2-1 凸模加工工艺

凸模在模具中起着很重要的作用， 它的设计形状、 尺寸精度及材料硬度都直接影响模具的冲 裁质量、使用寿命及冲压件的精度。在实际生产加工中，由于工件毛坯内部的残留应力变形 及放电产生的热应力变形， 故应首先加工好穿丝孔进行封闭式切割， 尽可能避免开放式切割 而发生变形。如果受限于工件毛坯尺寸而不能进行封闭形式切割，对于方形毛坯件，在编程 时应注意选择好切割路线(或切割方向)。

深圳市宝安西乡运鑫五金经营部专业经销各种切割机床

因为线切割加工的工件表面有一层组织脆松的熔化层，加工电参数越大，工件表 面粗糙度越差，熔化层越厚。随着模具冲次的增加，这层脆松的表面会渐渐磨去，是模具间 隙逐渐增大。合理确定过渡圆半径。为了提高一般冷冲模具的使用寿命，在线线、线圆、远 远相交处，特别是小角度的拐角上都应加过渡圆。过渡圆的大小可根据冲裁材料厚度、模具

形状和要求寿命及冲制件的技术条件考虑，随着冲制件的曾厚，过渡圆亦可相应增大。

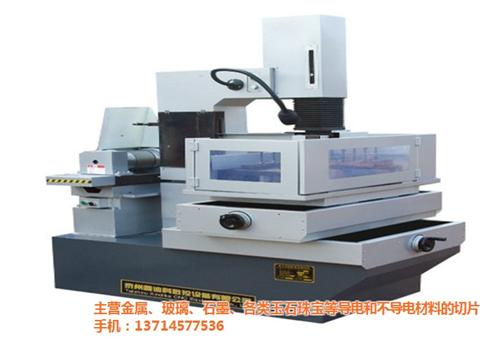

为了满足用户需要，我公司在保留快速走丝线切割机床结构简单、造价低、工艺效果好、使 用过程消耗少等特点的基础上， 引用国际上精密模具加工设备的先进理念及慢走丝多次切割 技术 （即初次切割用较大的电规准进行高速粗切割， 然后用精规准和精微规准进行第二次、 第三次甚至第四、五次切割，将加工表面逐级修光，以获得较理想的加工表面质量和加工精 度） ，开发了能实现多次切割的智能化系统中走丝线切割（ WEDM-CS） 。
