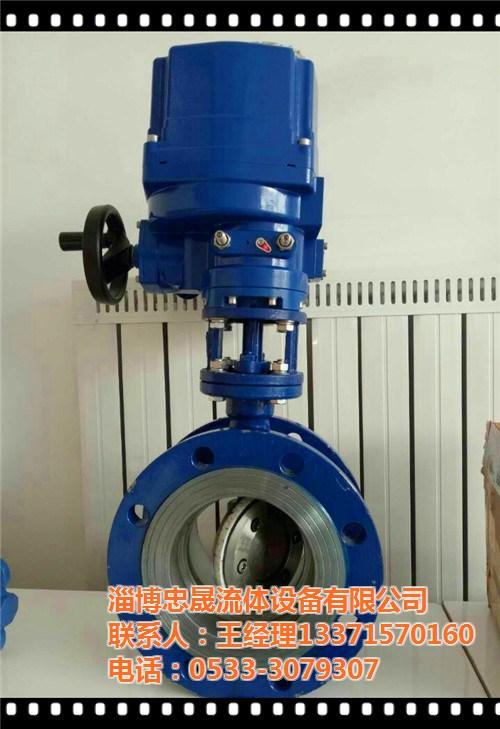

电动软密封对夹蝶阀

1、阀体只需的安装空间,任务原理容易牢靠。

2、具有很大的流通性能，经过阀门的压力损失极小。

3、具有十分明显的经济性，尤其是较大口径的蝶阀。

4、阀体配合规范的凸面管道法兰。

5、近似等百分比的流量特性，可用于调节或开关式控制。

6、采用特殊的阀座密封合适于介质较干净的液体和气体。技术参数及性能： 执行器技术参数阀体参数电源AC110、220、380V/DC24、220V公称通径DN40～500mm输出力矩50N·M～2000N·M公称压力PN1.0、1.6MPa任选功能开关型、触点型、开度信号、智能调节型阀轴材质碳钢、2cr13、304/316不锈钢动作范围0～90°±5°阀体材质球墨铸铁、 碳钢、不锈钢动作时间15秒/30秒/60秒阀板材质球墨铸铁、304/316/316L不锈钢 、尼龙环境温度-30°～60°阀座密封EPDM、NBR、耐磨橡胶手动操作附带手柄操作结构形式中线型 限位电气、机械二重限位温度EPDM≤105℃、NBR≤68℃防护等级IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)适用介质水、空气、天然气输入信号0-10，1-5VDC/4-20mA(智能调节型)特点用途广、整体造价低、流量大、流阻小

我公司生产的电动蝶阀有电动对夹硬密封蝶阀与电动法兰硬密封蝶阀，具体参数如下：

山东电动硬密封蝶阀阀体参数：

公称压力　PN1.0、PN1.6、PN2.5

连接方式　法兰式　

法兰标准　GB（JB、ANSE、JIS）

阀体材质　灰铁、球铁、WCB、SS304、SS316、SS316L

球芯材质　HT、WCB、SS304、SS316、SS316L

密封材料　Y（多层或混合硬密封）、S（不锈钢金属密封）

工作温度　T7：-30℃~+250℃（Y）　T8：-30℃~+350℃（S）T9：-30℃~+400℃（S）T95：-30℃~+450℃（S）

山东电动硬密封蝶阀准规范：

根据国家标准设计，法兰为机械部国家标准连接尺寸，欢迎来厂考察

山东电动软密封对夹蝶阀阀体参数：

公称压力　PN1.0、PN1.6

连接方式　对夹式

阀体材质　铸铁、WCB、SS304、SS316、SS316L

球芯材质　铸铁、WCB、SS304、SS316、SS316L

密封材料　NBR、EPDM、PTFE

工作温度　T7：-10℃~+60℃（Y）T8：-20℃~+80℃（NBR）T9：-20℃~+120℃（EPDM）

T95：-40℃~+150℃（PTFE）

山东电动软密封对夹蝶阀标准规范：

设计标准　GB12238-89

法兰标准　GB9113、GB9115、GB4216、GB/T17241.6-1998

结构长度　GB/T15188.2-94

检测与试验　GB/T13927-1992　 PDA-4.jpg
