一次线加工及安装工艺          XY-GC-7.5-02     版本：A.0 主电路系连接完成主要功能的电路，其中包括连接各种电源开关、接触器、过流保护器件的载流导体及测量电流互感器的一次回路等。其构成主要为母线和绝缘导线。 一、母线加工工艺 （一）母线的选择  1. 主母线的规格按图纸要求选用  2. 分支母线的规格按该回路电器元件中额定电流等级选用。  (二)、下料  按图纸要求确定走线方案，母线走线应尽量沿垂直和水平方向走线，然后用尺将尺寸量好记录下来。用园盘锯将母线按尺寸下料，下料后将母线两端锯口去掉毛刺。 (三)、 母线弯制  1、工具：母线折弯机、虎钳、榔头、活扳子、卷尺、角度尺、平台、胶木板等  2、母线弯制要求：  1）. 母线弯制分平弯、侧弯、扭弯  2）. 母线连接应尽量以直线连接并沿水平和垂直方向走线。 3）.折弯处应无断裂及脱皮、皱摺现象。  4）. 一根母线同时有平弯和侧弯时应先侧弯，后平弯。 5）. 折弯时只允许弯一次，但表面仍需无裂痕。 3、技术要求  1）. 母线平弯时，弯曲半径应大于2倍的料厚。  2）. 母线侧弯时，弯角半径不得小于母线宽度B见图         3）. 母线扭弯900 时，扭弯部分长度应大于母线宽度B的1.5倍。

4、注：使用折弯机直接进行母线的平弯或侧弯。 （四）、 母线的钻孔   母线安装孔应比连接螺钉大1mm钻孔后孔内壁光滑，后应去毛刺。 （五）、母线的校平  1. 母线用木榔头或铁锤垫胶木板在平台上校平。 2. 母线下料、弯曲、钻孔后，需校平。 （六）、母线的搭接  1. 母线在下列情况下可以搭接： 1）. 侧弯母线在5x50以上时  2）. 母线弯弯儿过多时或一根母线连接几个电气设备时 3）. 截面在6x60以上弯制困难时可以搭接。

母线折弯机除却工作中，在生活中还要注意以下几点：

（１）、液压油路：每周检查油箱油位，进行液压系统维修后也应检查，油位低于油窗应加注液压油；每次换油，应清洗油箱；系统油温应在３５℃至６０℃之间．

（２）、过滤器：每次换油时，过滤器应更换或彻底清洗；机床有相关报警或油质不干净等其它过滤器异常，应更换；油箱上的空气过滤器，每三个月进行检查清洗，一年更换．

（３）、液压部件：每月清洁液压部件，防止脏物进入系统，不能使用清洁剂；新机使用一个月后，检查各油管弯曲处有无变形，如有异常应予更换，使用两个月后应紧固所有配件的连接处，进行此项工作时应关机，系统无压力．

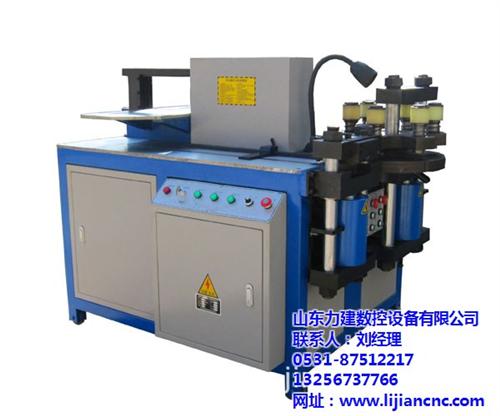

折弯单元采用数控方式，同时具备记忆功能；a、用户可事先输入加工数据，系统根据输入的上信息调出数据进行加工；b、可将加工过的工件现场数据随时存入系统，并调出重复使用。C、用户可随时根据排厚及要求的折弯角度选择当前坐标值后，进行平弯或立弯加工。

显示屏采用大屏幕(5.7英寸)彩色画面显示摸式，具有密码保护功能，可以对不合格的数据进行修改，若客户采用的不是标准工件，也可以根据非标准工件的要求自行设定数据进行加工，操作非常方便。
