设备主要零部件
1、控制系统：新代系统 (可选OSAI系统)
（1）高度开放式数控系统，良好人机性能
（2）数控系统采用17英寸的显示器，具有中、英文操作界面，兼容于 WINOOWS 操作系统
（3）五轴高精高速带RTCP功能，提供三维刀长补正，控制器会将刀长考虑进去，刀尖点永远在工件轮廓上加工
（4）总线式控制系统，可使加工效能上大幅剪短差补时间，加工平滑性大幅提升
（5）最大程序存储容量512MB，支持CF卡，U盘，以太网程序输入
（6）具有程序再执行功能，即加工过程中设备出现故障，修复后能够自动恢复到出现故障时的加工状态，继续进行加工的功能。
（7）镜像，比例缩放和旋转功能
（8） 主程序调用子程序、空运行、单段运行
（9）操作方式：自动/MDI/JOG/EDIT/手轮
（10）刀具长度/半径补偿
（11）具有异常自动报警功能和紧急停车功能。
（12）具有自我故障诊断功能。
（13）系统配备便携式手轮盒，自动化程度高，操作简单，定点操作方便快捷。
2、主轴电机：意大利原装进口水冷电主轴
12.0KW （HSK63F接口）
高扭矩变频电机，主轴马达是采用水冷式马达,在温度控制上,有更佳之效果.尤其是在切削材料时,在经过长时间切削 ,将会产生很高的温度,进而造成主轴马达轴承之寿命短少,水冷式则无此问题.采用水冷却系统，提高寿命，减少维护保养。
设备技术参数
机床型号

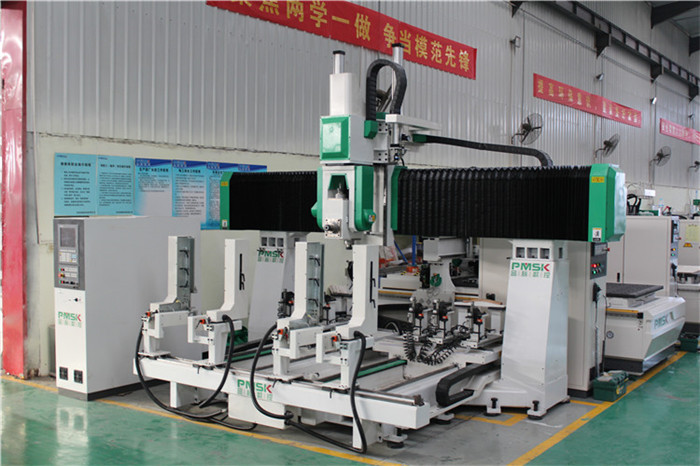

P9-1325-Z950台面移动五轴加工中心
行程范围
X轴行程
3040mm
Y轴行程
1720mm
Z轴行程
950mm
A轴
±185°
C轴
±320°
最大进给速度
X轴最快速速度
60m/min
Y轴最快速速度
60m/min
Z轴最快速速度
20m/min
A轴
160°/s
C轴
160°/s
最大加工速度
20m/min
主轴鼻端距离台面
80-1030mm
整体结构
整机结构为床身移动，龙门固定式
传动形式
X轴采用德国研磨齿条6级精度齿条
YZ轴采用台湾研磨C5精度丝杠
台面结构
铸铁台面，尺寸1220x2440，
主轴功率、转速
意大利主轴（S1/S6 10/12kw）；主轴转速2000-24000r/min
应用软件
UG，mastercam，powermill等
定位精度
XY轴：±0.12/1000mm 全长≤0.25、Z轴全长±0.08
重复定位精度
XY轴：±0.06、Z轴±0.04
刀具接口形式
HSK63刀柄 ER40弹簧夹头
刀库形式
斗笠式刀库8把
操作系统
台湾新代（可选OSAI）
运行指令
G代码
功率、电压、气压
40KW、3P
AC 380V/50HZ 、≧6.5Kgf/cm2
重量
7.5吨
外形尺寸
宽x长x高：4500x3500x4000（mm）
