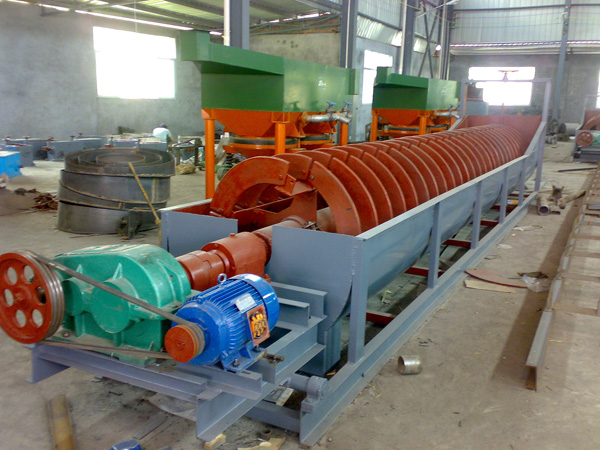

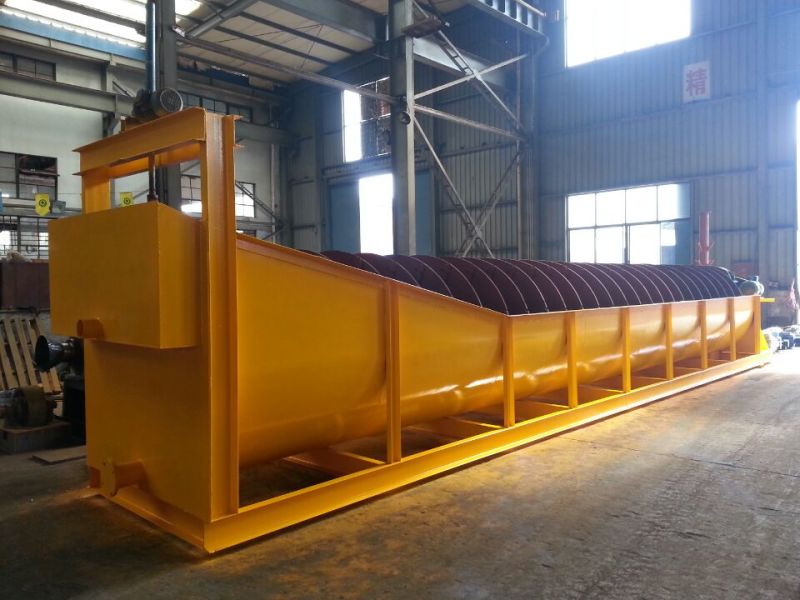

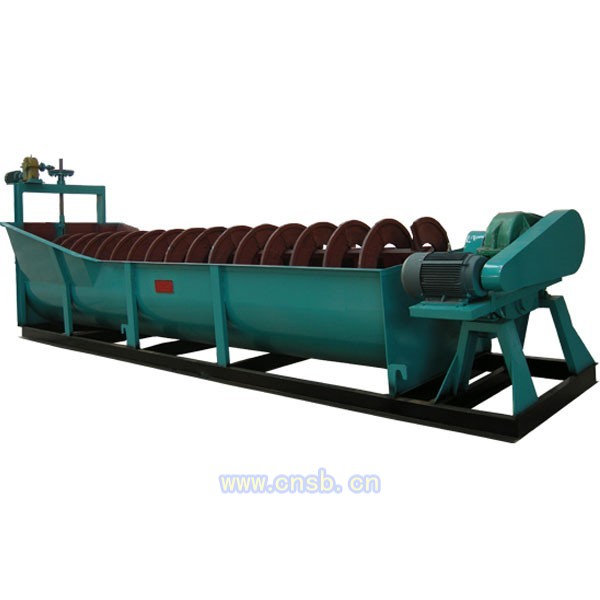

螺旋分级机分级液面的高低又可分为高堰式和浸入式（或称沉没式）两种。高堰式分级机的溢流堰高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适于粗级分级作用，分级粒度多在0.15mm以上。浸入式分级机的下端螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥砂石的洗矿。

 螺旋分级机结构及材质：
 1、传动装置2、螺旋体3、传动装置4、上部支座5、下部支座6、升降装置
主要结构说明：
传动装置：
30、500、750型电动机减速机联轴节动螺旋轴。
1000型由电动机、减速机、伞齿轮带动螺旋轴。
1200、1500型由电动机、减速机、圆柱直齿轮带动螺旋轴。
螺旋体：由空心轴和螺旋叶片、支架组成。空心轴是无缝钢管（A2或2#）
螺旋叶片：为A3钢板或白口铸铁制件，是易损件须根据磨损情况更换。
槽体：由A3钢板焊接，焊后不得裂开，没有透漏现象。
