螺杆泵的基本工作原理、选型及应用全解析

1.螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间， 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续的推移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断 向前推进的情形那样，这就是螺杆泵的基本工作原理。

螺杆泵工作原理

井下螺杆泵由定子和转子组成，当转子在定子中偏心运动时，转子与定子啮合形成一系列相距180度且被定转子接触线所密封的控室。随着转子的转动，密封内腔体由泵的吸入端向排出端轴向移动。例如，在泵的结构角度为0的剖面上，转子转动0角度时，形成敞开的一个腔室，当转到180度，这个腔室封闭并形成一另一个新的敞开腔室。当转动360度时，这新控室封闭又形成另一个新的敞开腔室。

也就是说，只有当前一个腔室关闭后才能形成新的腔室。因此，当螺杆泵在井下液体中工作时，井下流体在泵吸入口压力的作用下被压入螺杆泵敞开的腔室，并随着腔室的轴向移动，不断地排至泵出口。由于腔室是不断移动的，因此，螺杆泵又被形象地称为腔室进动泵（Progressing Cavity Pump，）。

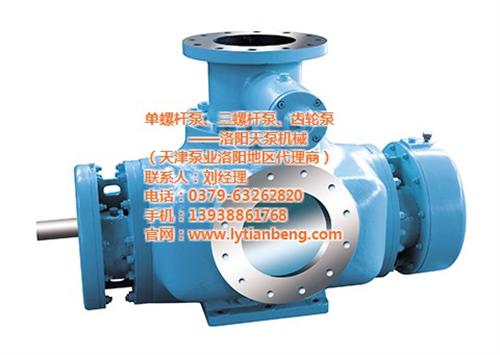

双螺杆泵的特点

无搅拌、无脉动、平稳的输送各种介质，由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体，所有的泵有很强的自吸能力，且能汽液混输。

 泵的特殊设计保证了泵有高的吸入性能即很小的NPSHr值。

 采用独立润滑的外置轴承，允许输送各种非润滑性介质。

 卧式、立式、带加热套等各种结构型式齐全，可以输送各种清洁的不含固体颗粒的低粘度或高粘度介质，选用正确的材质，甚至可以输送许多腐蚀性介质。
