过锡炉治具，是一种新型的针对SMT加工的PCB治具，适用于在插件料的焊锡面有SMD元件的各种PCB板。

过锡炉治具可分为:回流焊过炉治具和波峰焊过炉治具.

国产或进口玻纤材料； 进口铝板 ；不锈钢材料；合成石 使用碳纤维板(合成石)制作耐高温350度不变形，热传导 低，膨胀度小，吸炉油；大理石板(添加碳素纤维材料，主要成分大理石)。

优点：

1、适应广，可以适合于各种规格的PCB板。

2、可调，灵活性很大。

3、寿命长，一般寿命是在普通过炉治具的5倍至10倍之间或更长。

4、治具的铝框，已及其它上面相关金属配件，都可以回收，因此也可以说是环保与节能吧。

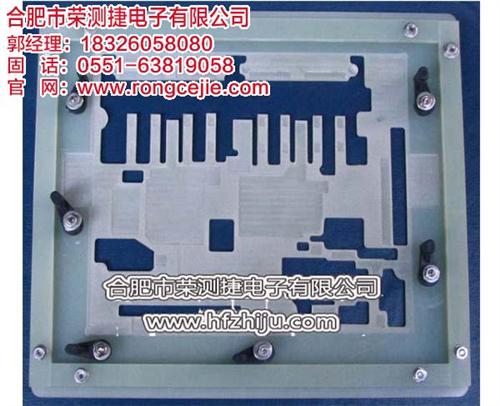

过炉治具，是针对PCB过波峰焊时有些元器件需要保护或起到辅助定位插件作用所设计的一种治具，在过炉工艺中有着很广泛的应用。它用来支撑PCB，并保护其上的表贴元器件，并可以承受较高的焊接温度，防止PCB变形，实现过炉的连续生产，对提高焊接品质和生产效率有很大的作用。在过炉工艺中，治具的设计与制作是很重要的一个方面。

过炉治具对于PCB板的焊接有着很重要的作用，可以在很大程度上保证焊接品质。

波峰焊治具的制作流程

1）客户提供PCB实装板，说明治具的生产要求和一些必要的资料；

2）技术人员根据提供的资料和要求，设计治具各个部分的形状、尺寸，并写出各部分的加工程序，提供完整的装配图纸；

3）加工人员根据技术人员所要求进行加工，并将各部件进行装配；质量检测人员对加工好的治具进行品质检测，将成品提交给客户。
