GY型系列高温熔盐液下泵扬程：H=20-60m流量：Q=10-420m3/h

型号意义

100------流量m3/h

G--------高温

Y--------液下泵

37-------扬程（m）

B--------材料代号

概   述

GY型系列高温熔盐液下泵，是我公司在多年生产的RY型熔盐泵基础上根据用户需要，参考国外同类型产品的结构进行开发设计的RY型升级换代产品。

GY系列较替代产品RY型熔盐泵产品系列更完善，使用寿命更长，并从单一的熔盐输送，进而转化为除熔盐外，同时可作为高温化工物料的输送，介质使用温度＜540℃。

GY系列在设计上充分考虑了传动部位的冷却，输送介质饱和蒸汽的密封等工况条件，对原RY型泵结构作了大量的改进并通过试验进行验证；

1、轴承部位设有冷却装置，使轴承工作环境不受高温介质的影响。

2、冷却水与轴直接接触，介质的高温不会因轴而传递到转动部分。

3、独特的结构，确保冷却水不会不进入介质。

4、无须维修耐高温的密封装置，使被输送介质的饱和蒸汽不致于逸出，（特别在输送熔融盐的工况，即使少量的ya硝酸盐饱和蒸汽也对人体有害）。

多种耐高温、耐腐蚀耐磨材料的组合，使GY系列高温液下泵不但适用于如：膜式法固碱，有机氟裂解使用的二元、三元组份的熔盐，也可使用于磷肥、石油裂解等装置的高温流体输送。由于彻底杜绝了热量传至传动部位，因此GY系列泵较同类型高温液下泵（熔盐泵）寿命大大提高。

江苏克劳斯泵业股份有限公司

 不锈钢多级泵工作原理

不锈钢多级泵是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。

　　在不锈钢多级泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

　　如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

　　综上所述，不锈钢多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。

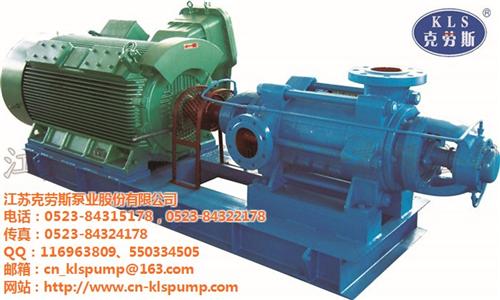

江苏克劳斯泵业股份有限公司-——DFS(P)卧式耐腐双吸不锈钢自平衡多级离心泵

结构特点

1、MDS(P)、DFS(P)、MDFS(P)型卧式多级离心泵叶轮采用对称布置，可基本消除轴向力，残余轴向力由一对背靠背的角接触球轴承承受。由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5～14%，同时解决因平衡装置失效而导致泵的各种故障，大大延长泵的使用寿命。

2、轴承座永不进水；该技术为我公司新研发的专利技术，可确保泵在使用中和静止状态下，无液体进入轴承座内，进一步延长了轴承的使用寿命，减少了用户的维护成本。
