电磁阀的选型方式及要领

根据管道参数选择电磁阀的：通径规格(即DN)、接口方式

1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。

2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

流体状态：大至有气态，液态或混合状态，特别是口径大于DN25。

流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

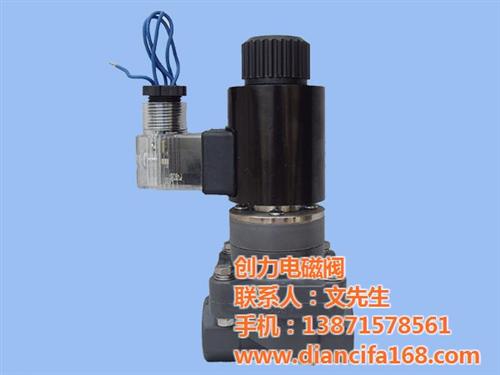

电磁阀在我们的生产中应用十分广泛，我们先对电磁阀有个初步的认识，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成，动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后，电磁铁吸合，动铁芯上部带弹簧的密封块把排气口关闭，气流从进气口进入膜头，起到控制作用。当失电时，电磁力消失，动铁芯在弹簧力作用下离开固定铁芯，向下移动，将排气口打开，堵住进气口，膜头气流经排气口排出，膜片恢复原来位置。在我们的制氧设备中，在透平膨胀机进口薄膜调节阀的紧急切断等处有应用.

当有电流通过线圈时，产生励磁作用，固定铁芯吸合动铁芯，动铁芯带动滑阀芯并压缩弹簧，改变了滑阀芯的位置，从而改变了流体的方向。当线圈失电时，依*弹簧的弹力推动滑阀芯，顶回动铁芯，使流体按原来的方向流动。在我们制氧生产中，分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的，气流分别供至强制阀的活塞两端。从而来控制强制阀的启闭。

大家知道，选择电磁阀的过程中，有一个选择电气规格的步骤，包括电磁铁线圈的电压、电流以及导线的引出方式等。导线引出方式要求方便、可靠，方便是指安装和更换电磁阀时能迅速进行，可靠是指接头处不能有绝缘不良、通电不良的现象。SMC为电磁阀导线引出方式提供了丰富的选型，下面就最常见的形式作一个简要的总结。     SMC不同系列电磁阀的导线引出方式可能不同，同一系列也会有多种导线引出方式选择。一般情况下，小型电磁阀的导线引出方式采用直接出线式、L和M插座式，大型电磁阀采用直接出线式和DIN插座式。     直接出线式：从电磁阀的电磁铁线圈引出导线，直接与外部端子接线，导线的长度有300mm、600mm可选，如图中G和H型所示。L和M插座式：2者的区别主要在于插头的方向不同，用手指夹住栓和插头体，将其笔直地插入插针上，栓爪伸入盖的凹沟内便锁住。用拇指压下栓，便可从凹沟内向外拔出插头。L和M插座式的导线标准长度为300mm，也可以定制多种长度，还可以选择不带导线或插头的形式。DIN插座式：这是符合德国DIN标准设计的电气配线用端子，装在电磁阀内部，如下图所示。松开固定螺钉，把插头从电磁阀端子台上拔出来，然后用一字旋具插入接线块底部的缺口处向上推，使接线块与插头盒（罩）分离开。松开接线块上的端子螺钉，把导线的芯线插入，然后重新固紧端子螺钉。DIN插座式也有不带插头的选型。
