数控铣床基本结构

数控铣床形式多样，不同类型的数控铣床在组成上虽有所差别，但却有许多相似之处。下面以XK5040A型数控立式升降台铣床为例介绍其组成情况。Ⅺ锯040A型数控立式升降台铣床配有Ⅳ四3MA数控系统，采用   数控铣床  全数字交流伺服驱动。该机床由6个主要部分组成．即床身部分，铣头部分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。床身内部布局合理，具有良好的刚性，底座上设有4个调节螺栓，便于机床进行水平调整，切削液储液褴设在机床座内部。。

一、主轴外锥面损伤的修复XA5032立铣主轴前端1:12外锥面是轴承3的安装基准面，左侧外圆是调整环2的安装基准面，他们间的磨损影响主轴精度及切削性能。本次修理采用电刷镀技术进行修复。电刷镀主要优点是电刷镀层与主轴材质（45#钢）的结合强度大于70N/mm2，工件加热温度小于70℃，不会引起主轴变形和金相变化，能够满足主轴的修复要求。1．电刷镀工艺流程主轴表面机械准备→电净→自来水冲洗→1#活化液活化→自来水冲洗→3#活化液活化→自来水冲洗→无电擦拭→刷镀特种镍打底层→刷镀快速镍作尺寸层至规定厚度→镀后处理→镀层的机械加工。2．电刷镀工艺流程内容（1）镀前机械准备将主轴装夹在车床上，分别修复两端60°中心孔，表面粗糙度Ra0.8。然后上万1能外圆磨床以中心孔为基准磨1:12外锥面及左侧外园，磨量少些较好。然后用丙1酮清洗待镀表面，并用涤纶胶纸将不镀的邻近部位粘贴保护好，以防误镀。（2）电净在上述清理的基础上，用电净液通电处理工件待镀表面，去油除锈。去油标准是冲水时水膜能在工件表面均匀分开。注意电净时间要短，以减少工件渗氢。（3）活化选用合适的活化液对工件表面进行活化，以除去工件表面的氧化膜使工件表面露出金属基体，为镀层与基体良好结合创造条件。但要注意避免由于电流大、活化时间长、工件温升大而造成的工件表面产生氧化层。发现氧化层后应立即清除干净。（4）刷过渡层在活化的基础上，紧接着就刷镀特殊镍作为过渡层，其刷镀层厚2μm即可。刷镀它主要是为了提高镀层与基体的结合强度及稳定性。（5）刷镀工作层刷镀过渡层后刷镀工作层快速镍，不必水洗。先无电擦拭3~5μm后，极性、电压、转速不变即可通电接着刷镀。用温水浸泡主轴，给镀液加热到50℃，开始镀时用低电流，然后逐渐增大电流，避免因主轴和镀液温度过低而选用高电压、大电流造成镀层应力过大、镀层开裂剥离。（6）电刷镀后的收尾处理除去保护阳极的屏蔽物，清洗工件上残留的镀液，并作防锈处理。（7）主轴镀层恢复尺寸的机械加工将主轴装夹在万1能外圆磨床上，选用绿碳化硅砂轮。因镍镀层在磨削时无火花，为便于对刀，在镀层上涂上红丹粉。因1:12外锥面只是大端有磨损，所以只需找正1:12外锥面未损伤的大面，将镀层恢复处磨削接平；也可与新轴承的锥孔配研，着色覆盖率达到80%以上即可。

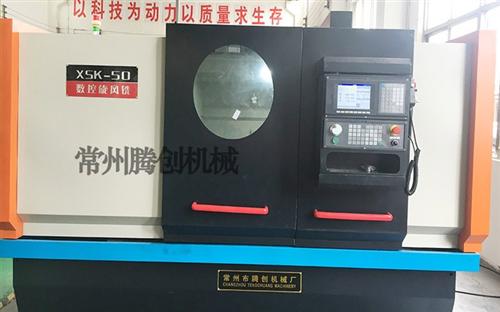

旋风铣是与普通车床配套的高速铣削螺纹装置。用装在高速旋转刀盘上的硬质合金成型刀，

从工件上铣削出螺纹的螺纹加工方法。因其铣削速度高(速度达到400m/min)，加工效率快，

并采用压缩空气进行排屑冷却。加工过程中切削飞溅如旋风而得名—旋风铣。旋风铣可以实现干切削、

重载切削、难加工材料和超高速切削，消耗动力小。车床主轴转速慢，所以机床运动精度高、

动态稳定性好，是一种先进的螺纹加工方法。内切式旋风铣刀盘包裹着零件切削，

由于旋风铣刀具切削过程中包络行程长，切削量大，切削力较外切削旋风铣相对效率高，光洁度高。
