轴流泵是靠旋转叶轮的叶片对液体产生的作用力运输流动的，主要是靠叶片的升力将流体引到出口，是轴向进，轴向出，具有流量大等优点。

一，泵组的安装要准确牢靠，作业时不可有明显的震动，试运行时，应检查链接部位，保证各连接部位无松动现象。

二，经常用合适的扳手、合理的扭矩拆装，不要用手钳拧日常拧动的螺丝，以防丝扣或螺帽滑扣。

三，更换配件时要注意保持清洁。长期不用时，应把潜水泵吊起放置在放在干燥通风的室内。

四，用机油润滑的轴流泵，每月应更换一次润滑油；用黄油润滑的每半年换一次，若油质变色，有杂质，应予更换。

五，电缆引线必须经常检查，有否开裂现象，防止漏电，触电事故， 电缆引线不宜过细过长，接头处必须烀牢，并包扎好可靠的绝缘。电器、仪表工作正常；油路、气路、水路各系统管道不得有渗漏；压力、液压正常。

六，不能抽含沙量太大的水，以免叶轮、口环和轴等处过早磨坏，还要设法预防缺水运行。经常检查进水口附近是否有漂浮物，防止进水口发生堵塞。随时注意水泵的声音和振动情况，发现异常立即停机检查。

七，排灌季节结束后，要随即认真清洗、检查水泵，发现有损坏或变形不可继续使用的零件要及时修好或更换，应润滑的部位加注合适的油料；轴流泵如长期不用，要包装好放干燥处保存。生活水泵和空调水泵因运转频繁，每年应拆开联轴器两端轴承进行清或更换。

八，轴流泵滚动轴承的温度不应大于75度，齿轮箱内油的温度要保持正常。

天津雨辰泵业有限责任公司

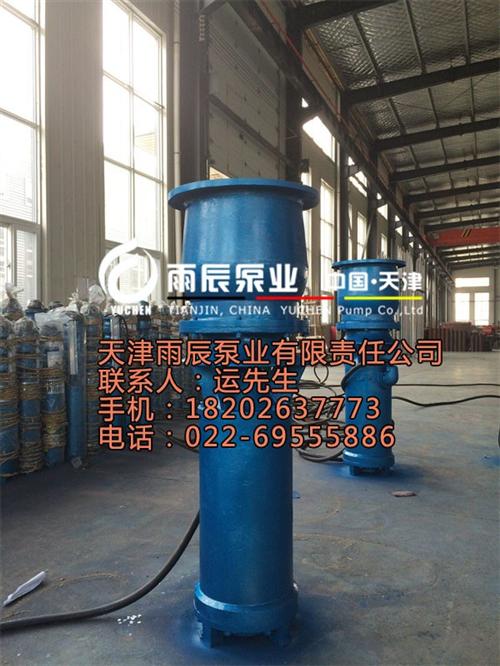

立式轴流泵的结构及安装方法

立式轴流泵属于叶片式泵，这种泵具有大流量、低扬程、高比转数、高效率、占地面积小，性能参数可变性，以及适合低水位条件等特点。因此，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。

基本结构和作用

由吸入水池流过来的水，通过吸入喇叭管，由于叶轮室内叶轮的叶片强迫水旋转，使水进入导叶体，进行能量转换产生扬程，流经泵筒体从排水弯管排出。泵通过联轴器（刚性的）与中间轴联结。电机支座下面的轴承承受转子的全部向下的轴向力。中间轴与电机轴用弹性联轴器联结。

天津雨辰泵业有限责任公司

由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。

由于潜入水中运行，可以大大简化泵站的真土工及建筑结构工程，减少安装面积，节约工程造价30~40%。

噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。

350QZB-100  350QZ-70  350QZ-50  350QZB-100D  350QH-100 400QH-40   400QHB-50

500QZ-125  500QZB-50  500QZB-70  500QZB-85  500QZB-100

500QH-40  500QH-50

600QZB-50  600QZB-70  600QZB-85  600QH-50

700QZB-50  700QZ-70  700QZ-85  700QZ-100 700QZ-125  700QZ-160

700QH-50  700QH-35

800QZB-50  800QZ-70  800QZ-85  800QZ-100  800QZ-125

800QZ-160  800QH-40  800QH-70 ?
