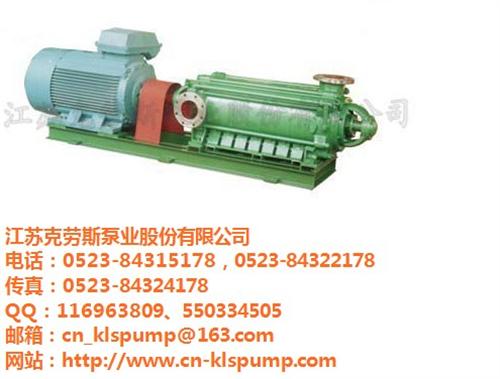

江苏克劳斯泵业股份有限公司-——DF型多级不锈钢耐腐蚀离心泵

结构特点

本系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为与水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。（可根据用户需求变换水泵进出口方向。）

该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

江苏克劳斯泵业股份有限公司——DF型多级不锈钢耐腐蚀离心泵

简介

该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的节能产品的水力模型，在行业内居于技术抢先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

型号说明

例：DF46-50×4

DF—多级耐腐蚀离心泵

46—设计点流量为46m3/h

50—设计点单级扬程为50m

4—级数为4级

LSB系列高温浓liu酸液下泵扬程：H=17.5-45.5m流量：Q=17-600m3/h

概   述

为适应硫酸生产技术发展的需要，我公司与中guo科学院金属研究所、上海交通大学、江苏理工大学一起研制开发了LSB系列浓liu酸液下泵，并在若干硫酸厂获得了成功应用，LSB系列 浓liu酸泵具有下列特点：

1、研制和选择泵的优xiu水力模型，使运转性能稳定，并且gao效节能。

2、研制和采用国内先进的耐腐材料，过流部件采用XY-21、XY-31合金制造，其余部位采用特种耐蚀铸铁制造成，使泵的使用寿命进一步加长。

3、广泛吸取国内外硫酸泵结构设计的长处，增加吸入管长度；使泵组的刚性提高、运转平稳可靠。

4、本系列泵标准化、通用化程度高、互换性好、拆装维护方便。
