数控铣床基本结构

数控铣床形式多样，不同类型的数控铣床在组成上虽有所差别，但却有许多相似之处。下面以XK5040A型数控立式升降台铣床为例介绍其组成情况。Ⅺ锯040A型数控立式升降台铣床配有Ⅳ四3MA数控系统，采用   数控铣床  全数字交流伺服驱动。该机床由6个主要部分组成．即床身部分，铣头部分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。床身内部布局合理，具有良好的刚性，底座上设有4个调节螺栓，便于机床进行水平调整，切削液储液褴设在机床座内部。。

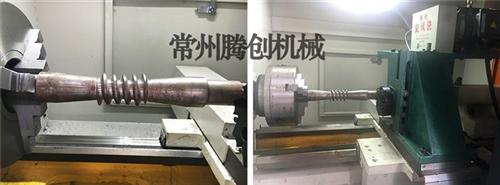

旋风铣是与普通车床配套的高速铣削螺纹装置。用装在高速旋转刀盘上的硬质合金成型刀，

从工件上铣削出螺纹的螺纹加工方法。因其铣削速度高(速度达到400m/min)，加工效率快，

并采用压缩空气进行排屑冷却。加工过程中切削飞溅如旋风而得名—旋风铣。旋风铣可以实现干切削、

重载切削、难加工材料和超高速切削，消耗动力小。车床主轴转速慢，所以机床运动精度高、

动态稳定性好，是一种先进的螺纹加工方法。内切式旋风铣刀盘包裹着零件切削，

由于旋风铣刀具切削过程中包络行程长，切削量大，切削力较外切削旋风铣相对效率高，光洁度高。

数控铣床铣刀直径选择铣刀直径的选用视产品及生产批量的不同差异较大，刀具直径的选用主要取决于设备的规格和工件的加工尺寸。平面铣刀选择平面铣刀直径时主要需考虑刀具所需功率应在机床功率范围之内，也可将机床主轴直径作为选取的依据。平面铣刀直径可按D=1.5d（d为主轴直径)选取。在批量生产时，也可按工件切削宽度的1.6倍选择刀具直径。立铣刀立铣刀直径的选择主要应考虑工件加工尺寸的要求，并保证刀具所需功率在机床额定功率范围以内。如系小直径立铣刀，则应主要考虑机床的最1高转数能否达到刀具的最1低切削速度(60m/min)。槽铣刀槽铣刀的直径和宽度应根据加工工件尺寸选择，并保证其切削功率在机床允许的功率范围之内。
